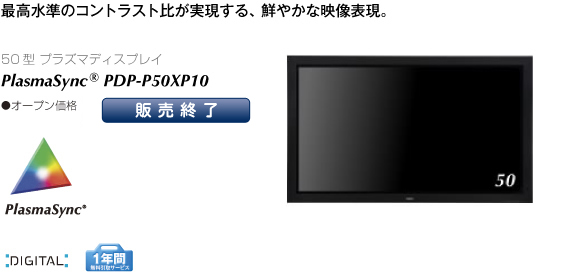

PlasmaSync PDP-P50XP10

サイズ(表示サイズ) 50型(126.9cm)
有効表示領域 1105.7 x 622.1mm
表示画素数 1366 x 768
画素ピッチ 0.81 x 0.81mm
表示色 約10億7千万色
コントラスト比 15,000:1
PC入力 水平周波数 15.625kHz、15.734kHz、31.0~108.5 kHz(アナログ)、31.0~91.1 kHz(デジタル)
垂直周波数 24~120.4Hz
ビデオ信号 デジタルRGB、アナログRGB
同期信号 セパレート同期信号(TTL)、シンクオングリーン
信号入力コネクター DVI-D(HDCP対応)、ミニD-SUB15ピン、BNC×5※1
ビデオ入力 信号方式 NTSC/PAL/SECAM/4.43NTSC/PAL60、コンポジット信号、セパレート信号、コンポーネント信号(HDTV対応)
信号入力コネクター BNC、RCA、S端子、RCA×3、BNC×3※1
音声入力 RCA×3
音声出力 8W+8W(8Ω)
適合規格等 パワーセーブ VESA DPM準拠 (HVセパレート同期信号のみ対応)
安全 電気用品安全法
不要輻射 VCCI-B、JIS C 61000-3-2
プラグ&プレイ VESA DDC2B
使用環境条件 温度 0~40℃
湿度 20~80% (結露の無いこと)
電源 電源入力 AC100~240V、50/60Hz
消費電力 通常動作時 370W
スタンバイ時 1W以下
質量 約47.5kg
外形寸法 1221(W) x 743(H) x 127(D) mm
梱包状態(質量/寸法) 約57.5Kg /
1400(W) x 980(H) x 360(D) mm
主な付属品 電源コード(1.8m)※2、ワイヤレスリモコン、単三乾電池×2、主電源スイッチカバー、ケーブルクランプ、取扱説明書、保証書、サービス窓口案内

※1 BNC x 5かBNC x 3の選択。
※2 形状は「IEC3Pコネクター/アースリード付2Pプラグ」です。

パソコン信号対応表

モデル 表示解像度
(ドット×ライン)
垂直
(Hz)
水平
(kHz)
ノーマル
(4:3)
リアル
フル
(16:9)
DVI
IBM PC/AT
互換機
640 ×400 70.1 31.5
720 ×400 70.1 31.5
85.0 37.9
720 ×350 70.1 31.5
640 ×480 59.9 31.5
72.8 37.9
75.0 37.5
85.0 43.3
100.4 51.1
120.4 61.3
848 ×480 60.0 31.0
852 ×480 60.0 31.7
800 ×600 56.3 35.2
60.3 37.9
72.2 48.1
75.0 46.9
85.1 53.7
99.8 63.0
120.0 75.7
1024 ×768 60.0 48.4
70.1 56.5
71.9 57.9
75.0 60.0
85.0 68.7
100.6 80.5
119.4 95.5
1152 ×864 60.0 53.7
72.0 64.9
75.0 67.5
1280 ×768 56.2 45.1
59.8 48.0
59.9 47.8
69.8 56.0
72.0 57.8
1280×800 59.8 49.7
1280×854 60.0 53.1
1280 ×960 60.0 60.0
85.0 85.9
1360 ×768 60.0 47.7
1376 ×768 59.9 48.3
1280 ×1024 60.0 64.0 *1
75.0 80.0 *1
85.0 91.1 *1
100.1 108.5 *1
1400 ×1050 60.0 64.0
60.0 65.3
74.9 82.3
85.0 93.9
1680×1050 60.0 65.3
1600 ×1200 60.0 75.0
65.0 81.3
70.0 87.5
75.0 93.8
85.0 106.3
1920×1080 50.0 56.2 - - - 有(フル)
60.0 67.5 - - - 有(フル)
1920×1200 60.0 74.6
1920×1200RB 60.0 74.0
Apple Macintosh*2 640 ×480 66.7 35.0 -
832 ×624 74.6 49.7 -
1024 ×768 74.9 60.2
1152 ×870 75.1 68.7
1440×900 59.9 55.9
Work
Station
EWS4800 1280 ×1024 60.0 64.6 *1
71.2 75.1 *1
HP 1280 ×1024 72.0 78.1 *1
SUN 1152 ×900 66.0 61.8
76.0 71.7
1280 ×1024 76.1 81.1 *1
SGI 1024 ×768 60.0 49.7
1280 ×1024 60.0 63.9 *1

※1 この周波数の信号は、ノーマル時にアスペクト比5:4の解像度に変換しています。
※2 Macintoshに接続する際には、信号アダプタ(D-Sub15ピン)を使用してください。
なお、ミニD-Sub15ピン接続の一部機種にはRGB信号ケーブル(市販品)にて接続願います。
