NC1600C

※
ページに記載された内容・仕様は販売当時のものです。

主な仕様
外観図
オプション

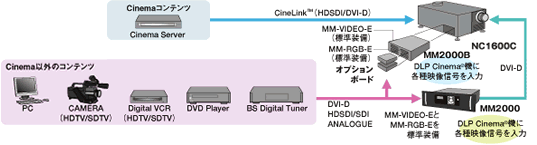

システム構成例

スクリーン幅20mまで対応する、プロジェクターとランプ電源部一体型モデル

高精細・高コントラスト（2200：1以上）を実現
市販のフィルムプロジェクター用ランプも使用可能 ※3
レンズメモリ機能、ランプパワーメモリ機能を搭載
DLP® チップ防塵シールドによるメンテナンスフリー ※4
ランプ輝度を一定に保つ制御機能を搭載 ※2
内蔵型液冷システムを採用
最大8信号まで選択可能なダイレクト信号選択ボタン
DLP Cinema® の機能を搭載
全機能を操作可能なタッチパネル（オプション）
1台で3D映像に対応可能 ※5
プロジェクター後部からランプ交換が可能

※2
制御範囲には制限があります。

※3
当社オプション品以外の使用可能ランプについては、当社にて検証後、ホームページなどで随時公開予定。

※4
使用条件や設置環境によってはメンテナンスが必要な場合があります。

※5
制約条件があります。

主な仕様

仕様表

投写方式		3チップDLP®方式
DLP®チップ仕様（サイズ、型式、解像度）		0.98インチ、反射角12°、2048×1080ピクセル
明るさ		17,000lm※1
対応スクリーンサイズ		最小（スクリーンゲイン1.3/14ｆｔ-I）		横幅5m（16フィート）※2
		最大（スクリーンゲイン1.8/14ｆｔ-I）		横幅20m（65フィート）※1
		（スクリーンゲイン1.3/14ｆｔ-I）		横幅17m（56フィート）※1
コントラスト比		2200:1以上　（full ON/OFF）
レンズオプション		プライマリレンズ（オプション）	1.3 - 1.75:1 ズーム	NC60LS13Z	（注：設置環境の倍率により選択）
			1.75 - 2.4:1 ズーム	NC60LS17Z
			2.4 - 3.9:1 ズーム	NC60LS24Z
		アナモフィックレンズ（シネマスコープ投写時に、使用）※2	アナモフィックレンズ 1.25	AL 1.25-E	（注：プライマリレンズとの組み合わせはこちらをご覧ください）
		アナモフィックレンズ（シネマスコープ投写時に、使用）※2	アナモフィックレンズ装着用スタンド（電動）	NC-AT02	（注：AL1.25-Eの装着には本スタンドの装着が必要です）
レンズ調整機能		電動フォーカス、ズーム、縦/横シフト、ダウザーレンズシフトの範囲はレンズにより異なります
ランプタイプ		4.0kW キセノンランプ、市販の2kW/3kWキセノンランプ※3
電源電圧		200 - 240V AC、 50/60Hz、単相
定格入力電流		最大30A
消費電力		5500W
冷却方式		内蔵液冷システム、静電ダストフィルター付き空冷システム、温度放出：18767BTU
ファンノイズ		63 dB以下
外形寸法		700 mm（幅）×990 mm（奥行）×503 mm（高）（突起部除く）
安全規格		J60950 VCCI Class A 準拠
質量		約100kg　*レンズ含まず
使用環境	動作温度	10°C～35°C、湿度 : 10～80% （ただし結露しないこと）
使用環境	保存温度	-10°C～50°C、湿度 : 10～80% （ただし結露しないこと）

※1
オプションランプNC-16LP401を使用した場合。また、設置条件にもよります。

※2
設置条件によります。

※3
設置条件によります。4kWのフィルムランプは使用できません。当社オプション品以外の使用可能ランプについては、当社にて検証後、ホームページで随時公開予定。

入出力端子

項目	機能	コネクター	数量
入力	HDSDIポート	BNC	2
入力	DVI ポート	DVI-D	2
外部コントロール	PCカードスロット	コンパクトフラッシュメモリカードおよび無線LANカード用	1
	LANポート	RJ-45	2
	USBポート	タイプA	1
	シリアルポート(RS-232C)	D-sub （9ピン）	1
	GP I/O	D-sub （37ピン）	1
	リモコン端子	ステレオ・ミニ	1

アクセサリー（添付品）

リモートコントロールユニット
リモートコントロールユニット用ケーブル（16m）
2kW/3kW用フィルムランプ取付金具
電源ケーブル

外観図

（単位：mm）
※レンズ、レンズフード含まず。
脚部含む。

オプション

内蔵型マルチメディア・スイッチャー MM2000B（MM-RGB-Eと、MM-VIDEO-Eが標準装備）
マルチメディア・スイッチャー MM2000（MM-RGB-Eと、MM-VIDEO-Eが標準装備）

MM2000B、MM2000用オプションボード

MM-VIDEO-E	MM-RGB-E
希望小売価格 36,750円 (税抜 35,000円)	希望小売価格 52,500円 (税抜 50,000円)

VIDEO信号入力ボード本体に標準装備されており、オプションとして追加も可能。	RGB信号入力ボード本体に標準装備されており、オプションとして追加も可能。
MM-DVI-E	MM-70DV01
希望小売価格 52,500円 (税抜 50,000円)	希望小売価格 52,500円 (税抜 50,000円)

DVI（デジタル）信号入力ボード	SDI信号入力ボード
MM-SDI-E
希望小売価格 525,000円 (税抜 500,000円)

SDI信号入力ボード
