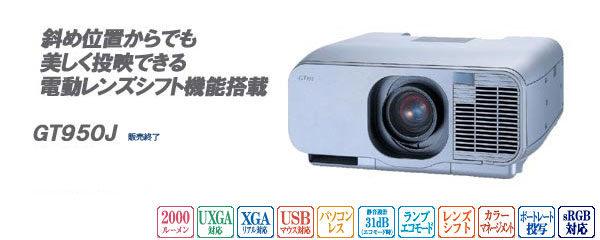

GT950J
オプション
交換用ランプキット(GT95LP)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
型名 GT950J
方式 三原色液晶シャッタ投映方式
主要
部品
仕様		 液晶
パネル		 サイズ 0.9型p-Si　TFT(MLA付)
駆動方式 TFTアクティブマトリクス
画素数※1 786,432画素×3枚（1,024ドット×768ライン)
配列 ストライプ
電動レンズ
調整機能		 レンズシフト(縦／横)、ズーム、フォーカス
光源 200W NSHランプ（ランプエコモード時160Ｗ）
ランプ交換時間
（目安）※2		 1,500時間（ランプエコモードのみ使用の場合2,000時間）
光源装置 ダイクロイックミラーによる光分離・クロスダイクロプリズムによる合成方式
明るさ※3 2,000ルーメン（ランプエコモード時　1,600ルーメン）
最大表示解像度
（横×縦）※4※5		 1,600×1,200ドット（アドバンスド・アキュブレンド対応）
画面サイズ 25～300型
色再現性 フルカラー（1677万色）
コントラスト比※3 400:1以上
音声出力 2W＋2W　ステレオスピーカ内蔵
走査周波数（水平／垂直） 15～100KHz（RGB入力は24kHz以上）／48～120Hz
上下方向台形歪み
補正機能※4		 ±30°
オンスクリーンメニュー アドバンスト／ベーシックモード（カスタマイズ可能）
電源 AC 100V　50/60Hz
消費電力（最大）※6 315W（ランプエコモード時275Ｗ）
外形寸法 362(W)×323(D)×163(H)mm（脚部除く）
質量 約7.2kg

主な機能／調整機能

 レンズシフト／ズーム／フォーカス（ともに電動）、レンプエコモード、カラーマネジント、プルダウンメニュー、キーロック、ソースセレクト、ミュート（映像／音声）、表示モード（ノーマル／ズーム／ワイドズーム／シネマ）、画像拡大、画像位置調整、入力信号切替（RGB／S-ビデオ／ビデオ）、電源オン／オフ、オンスクリーン表示／選択（明るさ、コントラスト、カラー※7、色相※7、シャープネス、音量）、画像自動調整、ＵＳＢマウス（チョークボード機能）※8
添付品 リモコン（電池付）、リモコンケーブル、シリアルケーブル、電源コード、RGBケーブル、GT950J専用縦置きスタンド、マウスアダプタ（USB、PS2）、レンズキャップ、レンズキャップ用ヒモ（プッシュリベット付）、ＣＤ－ＲＯＭ2枚、クイックガイド、お客様相談窓口一覧表、保証書、取扱説明書、ViewLightCLUB申込書
入力
信号		 RGBHV RGB:０．７Vp-p　７５Ω正極性
Y:１．０Vp-p　７５Ω正極性
Cb,Cr(Pb,Pr):０．７Vp-p　７５Ω
Ｈ／Ｖ　Ｓｙｎｃ：０．７－４．０Vp-p　TTL　正極性／負極性
Composite　Sync：０．７－４．０Vp-p　TTL　正極性／負極性
Sync on G：７５Ω　０．３Vp-p負極性
コンポジットビデオ ７５Ω　１．０Vp-p
Sビデオ Y:７５Ω　１．０Vp-p
C:７５Ω　０．２８３Vp-p
コンポーネント DTV:１０８０ｉ，７２０ｐ，４８０ｐ，４８０ｉ（リフレッシュレート６０Ｈｚ）
ＤＶＤコンポーネントビデオ信号（１５ｋＨｚ／４８０p）
音声 ４７kΩ　　０．５Ｖrms　
入出力
端子		 アナログ
RGB		 映像入力 ミニD-Sub15ピン×１　（コンポーネント入力端子と共用）
映像出力 ミニD-Sub15ピン×１
音声入力 ＲＣＡ（Ｌ／ＭＯＮＯ，Ｒ）×１
デジタルRGB 映像入力 ＤＶＩ×１（アナログＲＧＢと共用）
音声入力 ＲＣＡ（Ｌ／ＭＯＮＯ，Ｒ）×１
ビデオ 映像入力 ＲＣＡ×１，ＢＮＣ×１
音声入力 ＲＣＡ（Ｌ／ＭＯＮＯ，Ｒ）×１
Sビデオ 映像入力 Ｄｉｎ４ピン
音声入力 ＲＣＡ（Ｌ／ＭＯＮＯ，Ｒ）×１
音声出力 ＲＣＡ（Ｌ／ＭＯＮＯ，Ｒ）×１
ワイヤードリモコン
端子		 ステレオミニジャック×１
ＰＣコントロール端子 Ｄin８ピン×１
ＭＯＵＳＥ出力端子 Dｉｎ８ピン×１
ＵＳＢマウス対応 ○（チョークボード機能対応）
内蔵ビューワ ＰＣＭＣＩＡ　ＴＹＰＥ　Ⅱ　カード対応※9
内蔵ビューワファイル
選択機能		 ＴＥＸＴファイル、ＨＴＭＬファイル、ＪＰＥＧファイル、ＢＭＰファイル表示可能※10
使用環境 動作温度　０～３５℃　動作湿度　２０～８０％（結露無きこと）
保存温度　－１０～５０℃　保存湿度　２０～８０％（結露無きこと）
※1 液晶パネルの有効画素は99.99％以上です。
※2 保証時間ではありません。
※3

出荷時における本製品全体の平均的な値を示しており、JIS X6911：2003データプロジェクタの仕様書様式に則って記載しています。測定方法、測定条件については、附属書2に基づいています。
※4 XGAよりも上位解像度の場合、補正範囲が狭くなる場合があります。
※5 パネル解像度をこえる入力信号では、入力信号そのままの解像度では表示されません。
※6 本製品は経済産業省の「家電汎用品高調波抑制対策カイドライン」に基づいた適合品です。
※7 NTSC/PAL/SECAM/ビデオ/コンポーネント入力時のみ調整可能です。
※8 USBマウスは市販品をお使いください。
※9 ビューワ用のフラッシュメモリは市販品をお使いください。
※10 HTMLファイルは、ファイル内のテキストデータのみ表示可能です。

ページの先頭へ戻る
主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
※掲載信号は一例となります。
機器 表示
解像度		 走査周波数 GT950J
水平
(kHz)		 垂直
(Hz)
ビデオ
(NTSC)		 640×480 15.734 60.0 ◎
ビデオ
(PAL/SECAM)		 768×576 15.625 50.0 ◎
PC-9800
シリーズ		 640×400 24.8 56.4 ◎
640×400 31.5 70.1 ◎
640×480 31.5 60.0 ◎
640×480 37.5 75.0 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
1120×750 50.0 60.0 ○
1024×768 56.5 70.1 ◎
1024×768 60.0 75.0 ◎
1280×1024 64.6 59.9 ○
PC-98NX
シリーズ

IBM PC/AT
互換機

DOS/V
対応機

640×350 31.5 70.1 ◎
640×350 37.9 85.1 ◎
640×400 31.5 70.1 ◎
640×400 37.9 85.1 ◎
720×350 31.5 70.0 ◎
720×400 37.9 85.0 ◎
720×400 31.5 70.0 ◎
640×480 31.5 60.0 ◎
640×480 37.9 72.8 ◎
640×480 37.5 75.0 ◎
640×480 43.3 85.0 ◎
800×600 35.2 56.3 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
800×600 48.1 72.2 ◎
800×600 53.7 85.1 ◎
1024×768 48.4 60.0 ◎
1024×768 56.5 70.1 ◎
1024×768 58.1 72.0 ◎
1024×768 60.0 75.0 ◎
1024×768 68.7 85.0 ◎
1152×864 67.5 75.0 ○
1280×1024 64.0 60.0 ○
1280×1024 80.0 75.0 ○
1280×1024 91.0 85.0 ○
1600×1200※ 75.0 60.0 ○
1600×1200※ 81.3 65.0 ○
1600×1200※ 87.5 70.0 ○
1600×1200※ 93.8 75.0 ○
Apple
Macintosh®		 640×480 35.0 66.7 ◎
832×624 49.7 74.6 ◎
1024×768 60.2 74.9 ◎
1152×870 68.7 75.1 ○
1280×1024 64.3 60.4 ○
1280×1024 69.9 65.2 ○
Apple
iMac™		 640×480 - 117.0 ◎
800×600 - 95.0 ◎
1024×768 - 75.0 ◎
EWS
シリーズ		 1280×1024 64.6 59.9 ○
1280×1024 75.1 71.2 ○
HP 1280×1024 78.1 72.0 ○
SUN 1152×900 61.8 66.0 ○
1280×1024 81.1 76.1 ○
SGI 1024×768 49.7 60.4 ◎
1152×900 71.7 76.1 ○
1280×1024 63.9 60.0 ○
HDTV(1080i,1125i)
(720p,750p)		 1920×1080 45.0 60.0 ○
1280×720 33.6 60.0 ○
SDTV(480p,525p)
(480i,525i)		 720×483 31.5 59.9 ◎
720×480 15.7 59.9 ◎

記号について
◎：フル対応
○：アドバンスド・アキュブレンド対応
・[ 出荷時プリセット ]は、その表示解像度/周波数の標準的な信号に合わせていますが、パソコンの種類によっては調整が必要な場合があります。
・ワークステーションとの接続に関しての詳細は、当社にお問い合わせ下さい。
・コンポジット同期信号等の場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合、文字や罫線の太さなどが不均一になる場合があります。
・パネルの有効画素は99.99％以上です。
・ＤＶＩデジタル信号はＸＧＡ＠60Ｈｚ以下のみ対応です。
※UXGAはセパレート信号のみの対応です。

ページの先頭へ戻る
スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離

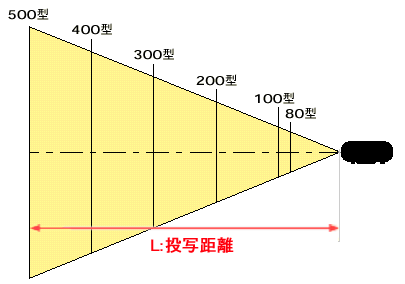

スクリーンサイズと投写距離

投写距離

スクリーン呼名
型
(縦×横m)		 GT950J
L：
２５
(04.×0.5m)		 1.2
４０
(0.6×0.8m)		 1.6～1.9
６０
(0.9×1.2m)		 2.4～2.8
８０
(1.2×1.6m)		 3.2～3.8
１００
(1.5×2.0m)		 4.0～4.8
１５０
(2.3×3.1m)		 6.0～7.2
２００
(3.0×4.0m)		 8.0～9.6
３００
(4.6×6.1m)		 12.0
※投写距離の数値の幅は、ワイド時からテレ時の範囲をあらわしています。
※表の数値は設計値のため誤差が生じることがあります。
