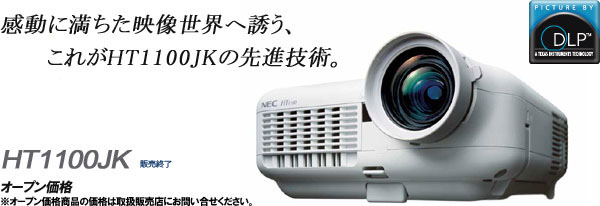

HT1100JK
オプション
交換用ランプ(LT60LPK)
コンポーネント変換アダプタ(ADP-CV1E)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
型名 HT1100JK
方式 単板DMD反射方式
主な部品仕様 パネルサイズ 0.7型DMD、アスペクト比4:3
画素数※1 786,432 画素(1024ドット×768ライン)
投映レンズ マニュアルズーム(1.2倍)、
マニュアルフォーカス(F=2.5~2.7)(f=22.2mm~26.7mm)、
絞り:可変(ワイド側F2.5~4.0、テレ側F2.7~4.5)
光源 ノーマル時:220W
(ランプエコモード時:176W)
ランプ交換時間(目安)※2 * ノーマル時:2,000時間
(ランプエコモードのみ使用時:4,000時間)
光学装置 6セグメントカラーフィルタ方式による色分離
明るさ※3 * 1,200ルーメン
(ランプエコモード時:880ルーメン)
コントラスト比※3 3,500:1(全白/全黒)
(2,000:1アイリス開放時(全白/全黒))
周辺照度比 80%以上
画面サイズ 30~200型 投写距離0.9~7.6m
4:3 テレ端 1,102mm(30型スクリーン使用時)
4:3 ワイド端 907mm(30型スクリーン使用時)
16:9 テレ端 1,206mm(30型スクリーン使用時)
16:9 ワイド端 993mm(30型スクリーン使用時)
色再現性 フルカラー1,677万色
最大表示解像度(横×縦)※4 1,080p(1,920×1,080)
(アドバンスド・アキュブレンドによる表示)
水平解像度 NTSC/Y・Cb・Cr:540TV本
ビデオ帯域幅 RGB:100MHz(-3dB)
走査周波数 水平 15~100kHz(RGB入力は24kHz以上)
垂直 48~100Hz
入力端子 DVI-D
入力 1系統
DVI-D
リセプタクル
デジタル
RGB信号
DVI規格T.M.D.S準拠 HDCP対応※5
アスペクト比4:3時 VGA/SVGA/XGA
最大解像度 XGA/85Hz
アスペクト比16:9時 VGA/525p/720p/1080i
最大解像度 1080i/60Hz
φ3.5mmステレオ
ミニジャック
音声信号 ステレオ L/R 0.5Vrms/22kΩ以上
コンピュータ
入力1系統
ミニD-sub15p アナログRGB信号 セパレート信号方式 VGA,SVGA,XGA,SXGA
RGB:0.7Vp-p/75Ω
同期信号 H/V:4.0Vp-p/TTL 正/負極性
Composite Sync:4.0Vp-p/TTL レベル
Sync on G:0.3Vp-p/75Ω負極性
φ3.5mmステレオ
ミニジャック
(DVI-D入力と
共用)
音声信号 ステレオL/R 0.5Vrms/22kΩ以上
コンポーネント
2系統
ミニD-sub15p
(コンピュータ
入力と共用)
RCA
ピンリセプタクル
×3
色差信号 DTV:1125p(1080p),1125i(1080i),750p(720p),
525p(480p),525i(480i),/60Hz
DTV:1080i,625p(576p),625i(576i),/50Hz
DVDコンポーネントビデオ信号(15kHz/31kHz)
Y:1.0Vp-p/75Ω(With Sync)
Cb・Cr(Pb・Pr):0.7Vp-p/75Ω
φ3.5mmステレオ
ミニジャック
2系統
(1系統:DVI-D
入力と共用)
音声信号 ステレオL/R 0.5Vrms/22kΩ以上
ビデオ
1系統
RCA
ピンリセプタクル
コンポジット
ビデオ信号
NTSC3.58
1.0Vp-p/75Ω
φ3.5mmステレオ
ミニジャック
音声信号 ステレオL/R 0.5Vrms/22kΩ以上
S-ビデオ
1系統
ミニDIN4
ピンリセプタクル
Sビデオ
信号
Y:1.0Vp-p/75Ω C:0.286Vp-p/75Ω
φ3.5mmステレオ
ミニジャック
音声信号 ステレオL/R 0.5Vrms/22kΩ以上
制御端子 PC
コントロール
ミニDIN8ピンリセプタクル RS-232C
スクリーン・
トリガ
φ3.5mmステレオミニジャック 12V 100mA
音声出力 スピーカ 2W+2W ステレオ内蔵
PCカードスロット※6 PCMCIA typeⅡ
上下方向台形歪み補正機能 水平方向:最大±約25度 垂直方向:最大±約40度
使用
環境
動作温度・動作湿度 5~35℃・20~80%(結露なきこと)
保存温度・保存湿度 -10~50℃・20~80%(結露なきこと)
電源電圧 AC100V 50/60Hz
消費電力※7 290W(最大)、
(アイドルモード時:8W、省電力モード時:0.6W)
定格入力電流 3.2A
騒音レベル 32dB
(ランプエコモード時:29dB)
外形寸法 260(幅)×120.5(高)×319(奥行)mm(突起部含まず)
質量 約3.2kg
主な機能 入力信号切換(ビデオ、S-ビデオ、コンポーネント、RGB、DVI)、PCカードスロット、画像自動調整、画面拡大、3Dリフォーム、SweetVision(R)、画面位置調整、ミュート(映像/音声とも)、電源オン/オフ、オンスクリーン表示/選択(明るさ、コントラスト、カラー※8、色相※8、シャープネス※8、音量)
添付品

取扱説明書、クイックガイド、保証書、レンズキャップ、レンズキャップ用ヒモ(プッシュリベット付)、リモコン(単三電池×2付)、ソフトケース、RGB信号ケーブル、S-ビデオケーブル、ビデオケーブル、コンポーネントビデオケーブル、音声ケーブル、電源コード(AC100V国内仕様アース付き)、D端子変換アダプタ

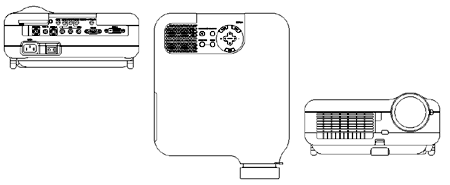

HT11100JK外観図
※1: 有効画素数は99.99%です。
※2: 保証時間ではありません。
※3:

出荷時に於ける本製品全体の平均的な値を示しており、JIS X6911:2003データプロジェクタの仕様書様式に則って記載しています。測定方法、測定条件については附属書2に基づいています。

※4: パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
※5: HDCP/HDCP技術とは?HDCPとは"High-bandwidth Digital Content Protection"の略称で、DVIを経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCPの規格は、Digital Content Protection,LLCという団体によって、策定・管理されています。本機のDVI-D入力端子は、HDCP技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCPの規格変更等が行われた場合、プロジェクタが故障していなくても、DVI-D入力端子の映像が表示されないことがあります。
※6: 市販のフラッシュメモリまたはコンパクトフラッシュとPCカードをお使いください。また、PCカードスロットにはメモリカード以外のコンパクトフラッシュタイプのカードはセットしないで下さい。PCカードを用いて本機にセットした場合、カードが破損するおそれがあります。市販品の動作確認についてはこちらをご覧下さい。
※7: 本製品は経済産業省の「家電汎用品高調波抑制対策ガイドライン」に基づいた適合品です。VCCIクラスB準拠。
※8: NTSC/PAL/SECAM/コンポーネント/DTV規格アナログRGB信号/デジタル入力信号入力時のみ調整可能です。 PCのアナログRGB信号に関してはコントラスト、明るさのみ調整可能です。
*: 本製品は、出荷時には、ランプモードはエコモードになっております。
  この仕様・意匠はお断り無く変更する事があります。

ページの先頭へ戻る

主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
※掲載信号は一例となります。
機器 解像度 走査周波数 HT1100JK
水平
(kHz)
垂直
(Hz)
ビデオ NTSC/PAL60 15.734 60.0 *1
PAL/SECAM 15.625 50.0 *1
PC-9800シリーズ 640×480 31.5 60.0
640×480 37.5 75.0
800×600 37.9 60.3
800×600 46.9 75.0
1024×768 56.5 70.1
1024×768 60.0 75.0
PC98-NXシリーズ

IBM PC/AT互換機

DOS/V対応機
640×480 31.5 60.0
640×480 37.9 72.8
640×480 37.5 75.0
640×480 43.3 85.0
720×350 31.5 70.1
720×350 39.4 87.9
720×400 39.4 87.9
800×600 35.2 56.3
800×600 37.9 60.3
800×600 46.9 75.0
800×600 48.1 72.2
800×600 53.7 85.1
1024×768 35.5 43.0
1024×768 48.4 60.0
1024×768 56.5 70.1
1024×768 60.0 75.0
1024×768 68.7 85.0
1152×864 67.5 75.0 *1
1280×960 60.0 60.0 *1
1280×1024 64.0 60.0 *1
1280×1024 80.0 75.0 *1
1280×1024 91.2 85.0 *1
Apple Macintosh(R) 640×480 35.0 66.7
832×624 49.7 74.6
1024×768 60.2 74.9
1152×870 68.7 75.1 *1
1280×1024 69.9 65.2 *1
HDTV 1125p(1080p) 1920×1080 67.5 60.0 *1
1125i(1080i) 1920×1080 28.1 50.0 *2
1920×1080 33.8 60.0 *2
750p(720p) 1280×720 45.0 60.0 *2
SDTV 525p(480p) 31.5 59.9 *2
DVD YCbCr 15.6 50.0 *1
15.7 59.9 *1
progressive 31.3 50.0 *3
31.5 60.0 *3

・出荷時はその表示解像度/周波数の標準的な信号に合わせていますが、パソコンの種類によっては調整が必要な場合があります。
・コンポジット同期信号などの場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合は、文字や罫線の太さなどが不均一になることがあります。

◎:リアル表示
○:アドバンスド・アキュブレンド対応

*1 DVI(デジタル)入力時は非対応
*2 DVI入力で、[スクリーンタイプ]が「16:9」のときに対応
*3 DVI入力で、[スクリーンタイプ]が「4:3」または「16:9」のときに対応
*1*2*3以外の信号は、[スクリーンタイプ]が「4:3」のときに対応

ページの先頭へ戻る

スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
スクリーンサイズと投写距離
スクリーンサイズと投写距離 スクリーンポジションでの移動可能範囲
Hはスクリーン下端からレンズセンターまでの高さです。 スクリーンポジションでの移動可能範囲
●16:9
スクリーンサイズ(型) 投写距離L(m) 寸法H(cm) スクリーンポジションでの
移動可能寸法(cm)
ワイド時 テレ時
30 0.99 1.21 16.1

±6.2

40 1.34 1.62 21.5 ±8.3
60 2.03 2.45 32.2 ±12.5
80 2.72 3.29 43.0 ±16.6
100 3.41 4.12 53.7 ±20.8
120 4.10 4.95 64.5 ±24.9
150 5.13 6.20 80.6 ±31.1
180 6.17 7.45 96.8 ±37.4
200 6.86 8.28 107.6 ±41.5
投写角   18.8°   15.9°
●4:3
スクリーンサイズ(型) 投写距離L(m) 寸法H(cm)
ワイド時 テレ時
30 0.91 1.10 9.1
40 1.22 1.48 12.2
60 1.86 2.25 18.3
80 2.49 3.01 24.4
100 3.13 3.78 30.5
120 3.76 4.54 36.6
150 4.71 5.68 45.8
180 5.66 6.83 54.9
200 6.30 7.59 61.0
投写角   18.8°   15.9°
