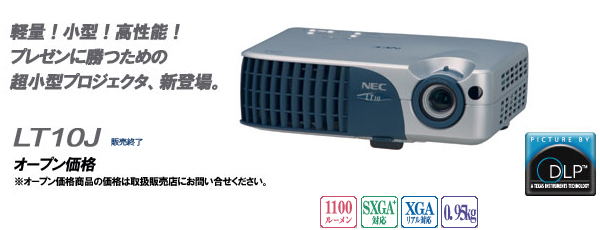

プロジェクター［LT10J］：製品 | NECディスプレイソリューションズ

交換用ランプ(LT10LP)

仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離

モデル名		LT10J
方式		単板DMD反射方式
主要部品仕様	パネルサイズ	0.7型DMD、アスペクト比4：3
	パネル画素数^※1	XGA 786,432画素（1,024ドット×768ライン）
	投映レンズ	マニュアルズーム（1.16倍）（f=25.8mm～30.0mm）（F=2.8～3.1）
		マニュアルフォーカス
	光源	120W　ACランプ
	ランプ交換時間（目安）^※2	2,000時間
	光学装置	カラーフィルタ回転による色分離
明るさ^※3		1,100lm
コントラスト比^※3		2,000：1（全白/全黒）
画面サイズ		30～267型（投写距離　1.2m～10m）
色再現性		フルカラー1,677万色
最大表示解像度（横×縦）^※4		SXGA　1,280×1,024
水平解像度		NTSC：525TV本
走査周波数	水平	15～100kHz
	垂直	43～120Hz
ビデオ帯域幅		RGB：80MHz
入力端子	RGB　1系統	ミニDsub 15ピン	アナログ RGB信号	セパレート信号方式 VGA,SVGA,XGA,SXGA
				RGB：0.7Vp-p/75Ω
			同期信号	セパレートシンク：4.0Vp-p/TTL 正/負極性
				コンポジットシンク：4.0Vp-p/TTL　正/負極性
				シンクオンＧ：0.3Vp-p/75Ω負極性
	コンポーネント 1系統（RGBと兼用）	ミニDsub 15ピン	色差信号	DTV：1125i(1080i),750p(720p),525p(480p), 525i(480i),/60Hz
				DVDコンポーネントビデオ信号
				輝度信号Y：1.0Vp-p/75Ω（With Sync）
				色差信号Cb・Cr(Pb・Pr)：0.7Vp-p/75Ω
	ビデオ　1系統	RCAピンリセプタクル	コンポジットビデオ信号	NTSC3.58/NTSC4.43/PAL/PAL-N/PAL-M/ PAL-60/SECAM
				1.0Vp-p/75Ω
	Ｓ－ビデオ 1系統	ミニDIN4 ピンリセプタクル	Ｓビデオ信号	輝度信号Y：1.0Vp-p/75Ω 色信号C：0.286Vp-p/75Ω
上下方向台形歪み補正機能		垂直方向：±16度
使用環境	動作温度・動作湿度	5～35℃・最大80％（結露なきこと）
	保存温度・保存湿度	-20～60℃・最大80％（結露なきこと）
電源電圧^※5		AC100V　50/60Hz
消費電力^※6		170W（スタンバイ時　8.0W）
定格入力電流		2A（最大）
外形寸法		198（幅）×57（高さ）×148（奥行）mm（突起部含まず）
質量		約0.95kg
主な機能		マニュアルズーム、マニュアルフォーカス、チルトフットボタン、リアフット微調整ダイヤル、入力信号切換（コンピュータ/コンポーネント/ビデオ/Ｓ－ビデオ）、台形歪み補正、画像位置調整、画面拡大、ピクチャ・イン・ピクチャ、静止画ボタン、画像自動調整、ミュート、電源オン/オフ、オンスクリーン表示/選択（明るさ、コントラスト、カラー^※7、色相^※7、シャープネス^※7）など
添付品		取扱説明書、保証書、リモコン（乾電池2個付）、ソフトキャリングケース、RGB信号ケーブル、ビデオケーブル、Ｓ－ビデオケーブル、電源コード（AC100V国内仕様アース付き）、ビューライトクラブ申込書

※1：	有効画素数は99.99％以上です。
※2：	ランプ輝度が半減するまでの平均時間をランプ寿命としています。
※3：	出荷時における本製品の平均的な値を示しており、JIS X 6911：2003データプロジェクタの仕様様式に則して記載しています。測定方法、測定条件については附属書２に基づいています。
※4：	パネル解像度をこえる入力信号では、入力信号そのままの解像度では表示されません。
※5：	海外でご使用になる場合は使用する国の規格、電源電圧に適合する電源ケーブルを使用することにより、100-240Vで使用可能です。詳細はNECプロジェクター・カスタマサポートセンターまでお問い合わせください。
※6：	本製品は経済産業省の「家電汎用品高調波抑制対策ガイドライン」に基づいた適合品です。VCCIクラスＢ準拠。
※7：	NTSC/PAL/SECAM/ビデオ/コンポーネント入力時のみ調整可能です。
●	この仕様・意匠はお断り無く変更することがあります。

ページの先頭へ戻る

仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離

モード	解像度	アナログ		LT10J
モード	解像度	垂直周波数 (Hz)	水平周波数 (kHz)	LT10J
VESA VGA	640×350	70	31.5	◎
VESA VGA	640×350	85	37.9	◎
VESA VGA	640×400	85	37.9	◎
VESA VGA	640×480	60	31.5	◎
VESA VGA	640×480	72	37.9	◎
VESA VGA	640×480	75	37.5	◎
VESA VGA	640×480	85	43.3	◎
VESA VGA	720×400	70	31.5	◎
VESA VGA	720×400	85	37.9	◎
SVGA	800×600	56	35.2	◎
SVGA	800×600	60	37.9	◎
SVGA	800×600	72	48.1	◎
SVGA	800×600	75	46.9	◎
SVGA	800×600	85	53.7	◎
VESA XGA	1024×768	43.4	35.5	◎
VESA XGA	1024×768	60	48.4	◎
VESA XGA	1024×768	70	56.5	◎
VESA XGA	1024×768	75	60.0	◎
VESA XGA	1024×768	85	68.7	◎
VESA SXGA	1152×864	70	63.8	○
VESA SXGA	1152×864	75	67.5	○
VESA SXGA	1280×960	60	60	○
VESA SXGA	1280×960	75	75	○
VESA SXGA	1280×1024	60	63.98	○
VESA SXGA	1280×1024	75	79.98	○
MAC16"	832×624	74.55	49.725	◎
MAC19"	1024×768	75	60.24	◎
MAC	1152×870	75.06	68.68	○
MAC G4	640×480	60	31.35	◎
MAC G4	640×480	120	68.03	◎
MAC G4	1024×768	120	97.09	◎
I MAC DV	640×480	117	60	◎
I MAC DV	800×600	95	60	◎
I MAC DV	1024×768	75	60	◎
I MAC DV	1152×870	75	68.49	○
I MAC DV	1280×960	75	75	○

記号について
◎：リアル表示
○：圧縮表示

・出荷時はその表示解像度/周波数の標準的な信号に合わせていますが、パソコンの種類によっては調整が必要な場合があります。
・ワークステーションとの接続に関しての詳細は、当社にお問い合わせ下さい。
・コンポジット同期信号等の場合は、正常に表示できない場合があります。
・圧縮表示の場合、文字や罫線の太さなどが不均一になる場合があります。

ページの先頭へ戻る

仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離

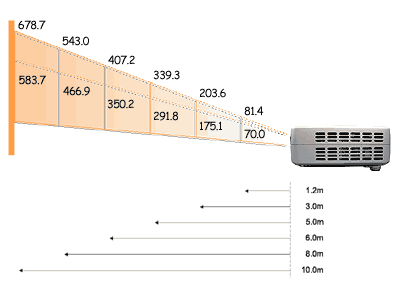

投写距離一覧表

画面サイズ		スクリーン対角線		投写距離
最小(cm)	最大(cm)	最小(cm)	最大(cm)	投写距離
56.0 × 42.0	65.1 × 48.8	70.0	81.4	1.2m
140.1 × 105.1	162.9 × 122.2	175.1	203.6	3.0m
233.4 × 175.1	271.4 × 203.6	291.8	339.3	5.0m
280.2 × 210.1	325.8 × 244.3	350.2	407.2	6.0m
373.5 × 280.1	434.4 × 325.8	466.9	543.0	8.0m
467.0 × 350.2	543.0 × 407.2	583.7	678.7	10.0m

※表の数値は設計値のため誤差が生じることがあります。

対応スクリーンサイズ

画面サイズ		スクリーン対角線		投写距離
最小(cm)	最大(cm)	最小(cm)	最大(cm)	投写距離
56.0 × 42.0	65.1 × 48.8	70.0	81.4	1.2m
140.1 × 105.1	162.9 × 122.2	175.1	203.6	3.0m
233.4 × 175.1	271.4 × 203.6	291.8	339.3	5.0m
280.2 × 210.1	325.8 × 244.3	350.2	407.2	6.0m
373.5 × 280.1	434.4 × 325.8	466.9	543.0	8.0m
467.0 × 350.2	543.0 × 407.2	583.7	678.7	10.0m
