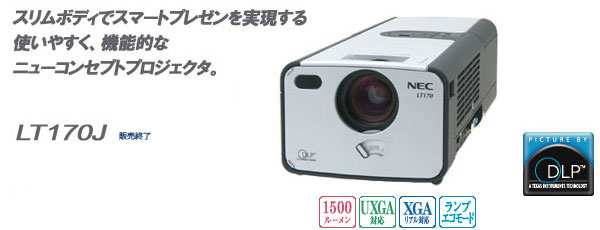

LT170J
オプション
交換用ランプ(LT70LP)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
モデル名 LT170J
方式 単板DMD反射方式
主要
部品
仕様
パネルサイズ 0.7型DMD、アスペクト比4:3
パネル画素数※1 XGA 786,432画素(1,024ドット×768ライン)
投映レンズ マニュアルズーム
マニュアルフォーカス(1~1.1倍)(F2.0~2.13)(f=25.7mm~28.3mm)
光源 145W DCランプ(ランプエコモード時 130W)
ランプ交換時間
(目安)※2
1,500時間(ランプエコモードのみ使用時 2,000時間)
光学装置 カラーフィルタ回転による色分離
明るさ※3 1,500lm(ランプエコモード時 1,350lm)
コントラスト比 1,000:1(全白/全黒)
周辺照度比 80%以上
画面サイズ 30~200型(投写距離 1.1m~8.1m)
色再現性 フルカラー1,677万色
最大表示解像度
(横×縦)※4
UXGA 1,600×1,200(アドバンスド・アキュブレンドによる表示)
水平解像度 NTSC,Y・Cb・Cr:540TV本
走査周波数 水平 15~100kHz(RGB入力は24kHz以上)
垂直 50~120Hz
ビデオ帯域幅 RGB:100MHz(-3dB)
入力端子 RGB 1系統 ミニDsub
15ピン
アナログ
RGB信号※4
セパレート信号方式 VGA,SVGA,XGA,SXGA,UXGA
RGB:0.7Vp-p/75Ω
同期信号 セパレートシンク:4.0Vp-p/TTL 正/負極性
ミックスシンク:4.0Vp-p/TTLレベル
シンクオンG:0.3Vp-p/75Ω負極性
コンポーネント
1系統
(RGBと兼用)
ミニDsub
15ピン
色差信号 DTV:1125i(1080i),750p(720p),525i(480i),
525p(480p)/60Hz
DVDコンポーネントビデオ信号(15kHz)
輝度信号Y:1.0Vp-p/75Ω(With Sync)
色差信号Cb・Cr(Pb・Pr):0.7Vp-p/75Ω
ビデオ 1系統 RCAピン
リセプタクル
コンポジット
ビデオ信号
NTSC3.58/NTSC4.43/PAL/PAL-N/PAL-M/PAL-60/SECAM
1.0Vp-p/75Ω
S-ビデオ
1系統
ミニDIN4
ピンリセプタクル
Sビデオ信号 輝度信号Y:1.0Vp-p/75Ω 色信号C:0.286Vp-p/75Ω
音声 1系統:RGB、コンポーネント、ビデオ、S-ビデオ 共用 φ3.5mm
ステレオ
ミニジャック
音声信号 ステレオL/R 0.5Vrms/22k以上
音声出力 0.5W スピーカ内蔵
上下方向台形歪み補正機能 垂直方向:最大約±約30度
使用環境 動作温度・
動作湿度
5~35℃・20~80%(結露なきこと)
保存温度・
保存湿度
-10~50℃・20~80%(結露なきこと)
電源電圧※5 AC100V 50/60Hz
消費電力※6 196W(ランプエコモード時 170W)(スタンバイ時 4.0W)
定格入力電流 2A
外形寸法(突起部含まず) 123(幅)×85(高さ)×280(奥行)mm
質量 約1.8kg
主な機能 マニュアルズーム、マニュアルフォーカス、レンズシャッター開閉レバー、チルトボタン、チルトフット機構調整ダイヤル、入力信号切換(「RGB/コンポーネント」/ビデオ/S-ビデオ)、自動台形補正、色補正、画面拡大、画像自動調整、ミュート(映像/音声とも)、電源オン/オフ、オンスクリーン表示/選択(明るさ、コントラスト、カラー※7、色相※8、シャープネス、音量)など
添付品 取扱説明書、クイックガイド、保証書、NECフィールディング(株)支店・営業所所在地一覧表、リモコン、単四電池(リモコン用)×2、ソフトケース、RGB信号ケーブル細型1.8m、電源コード細型3m(AC100V国内仕様)、結束バンド、三脚用アダプタ、マイナスドライバー、ネジ3本、ビューライトクラブ申込書
※1:有効画素は99.99%以上です。
※2:保証時間ではありません。
※3:出荷時における本製品全体の平均的な値を示しており、JIS X 6911:2003データプロジェクタの使用書様式に則って記載しています。測定方法、測定条件については附属書2に基づいています。
※4:パネル解像度をこえる入力信号では、入力信号そのままの解像度では表示されません。
※5:海外でご使用になる場合は使用する国の規格、電源電圧に適合する電源ケーブルを使用することにより、100V-120V/200V-240Vで使用可能です。詳細はNECプロジェクタ・カスタマサポートセンターまでお問い合わせください。
※6:本製品は経済産業省の「家電汎用品高調波抑制対策ガイドライン」に基づいた適合品です。VCCIクラスB準拠。
※7:NTSC/PAL/SECAM/ビデオ/コンポーネント入力時のみ調整可能です。
※8:NTSC入力時のみ調整可能です。

●本機は、設置角度±10度以内で使用してください。
●この使用・意匠はお断り無く変更することがあります。

ページの先頭へ戻る

主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
機器 表示
解像度
走査周波数 LT170J
水平
(kHz)
垂直
(Hz)
ビデオ NTSC - 15.734 60.0
PAL/SECAM - 15.625 50.0
PC-9800
シリーズ
640×400 24.8 56.4
640×400 31.5 70.0
640×480 31.5 60.0
640×480 37.5 75.0
800×600 37.9 60.3
800×600 46.9 75.0
1024×768 56.5 70.1
1024×768 60.0 75.0
PC98-NX
シリーズ

IBM PC/AT
互換機

DOS/V
対応機
640×350 37.9 85.1
640×400 31.5 70.0
640×400 37.9 85.1
600×480 31.5 60.0
600×480 37.9 72.8
600×480 37.5 75.0
640×480 39.4 75.0
600×480 43.3 85.0
720×350 31.5 70.1
720×350 39.4 87.9
720×400 37.9 85.0
720×400 39.4 87.9
800×600 35.2 56.3
800×600 37.9 60.3
800×600 46.9 75.0
800×600 48.1 72.2
800×600 53.7 85.1
1024×768 35.5 43.0
1024×768 48.4 60.0
1024×768 56.5 70.1
1024×768 60.0 75.0
1024×768 68.7 85.0
1152×864 67.5 75.0
1280×960 60.0 60.0
1280×960 85.9 85.0
1280×1024 80.0 60.0
1280×1024 91.1 75.0
1280×1024 75.0 85.0
1600×1200 81.3 60.0
1600×1200 87.5 65.0
1600×1200 87.5 70.0
1600×1200 93.8 75.0
Apple
Macintosh®
600×400 35.0 66.0
640×480 31.5 60.0
640×480 35.0 66.7
832×624 49.7 74.6
1024×768 60.2 74.9
1152×870 68.7 75.1
1280×1024 69.9 65.2
Apple
iMac™
640×480 - 117.0
800×600 - 95.0
1024×768 - 75.0
EWS
シリーズ
1280×1024 75.1 71.2
HP 1280×1024 78.1 72.0
SUN 1152×900 61.8 66.0
1280×1024 81.1 76.1
SGI 1024×768 49.7 60.4
1152×900 71.7 76.1
HDTV 750p(720p) 1280×720 45.0 60.0
1125i(1080i) 1920×1080 33.75 60.0
1125i(1080i) 1920×1080 28.1 50.0
SDTV 525p(480p) - 31.5 59.9
625p(576p) - 31.25 50.0
DVD - 15.7 60.0
記号について
◎:リアル表示
○:アドバンスド・アキュブレンド対応

*UXGAはセパレート信号のみ対応です

・出荷時はその表示解像度/周波数の標準的な信号に合わせていますが、パソコンの種類によっては調整が必要な場合があります。
・ワークステーションとの接続に関しての詳細は、当社にお問い合わせ下さい。
・コンポジット同期信号等の場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合、文字や罫線の太さなどが不均一になる場合があります。

ページの先頭へ戻る

スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離

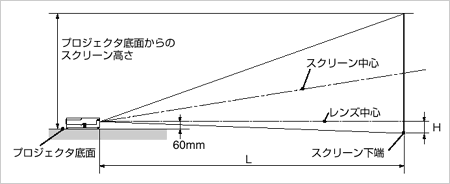

スクリーンサイズと投写距離
スクリーンサイズと投写距離
スクリーンサイズ

(縦×横m)
投写距離L(m) プロジェクタ底面からの
スクリーン高さ(cm)
寸法H(cm)
ワイド時 テレ時
30
(0.5×0.6m)
1.07 1.19 47.2 4.5
40
(0.6×0.8m)
1.45 1.59 60.9 6.0
60
(0.9×1.2m)
2.19 2.41 88.3 9.1
80
(1.2×1.6m)
2.93 3.23 115.8 12.1
100
(1.5×2.0m)
3.68 4.05 143.3 15.1
120
(1.8×2.4m)
4.42 4.86 170.7 18.1
150
(2.3×3.1m)
5.53 6.09 211.9 22.7
180
(2.7×3.7m)
6.65 7.31 253.1 27.2
200
(3.0×4.0m)
7.39 8.13 280.5 30.2
※表の数値は設計値のため誤差が生じることがあります。
