モデル名 |

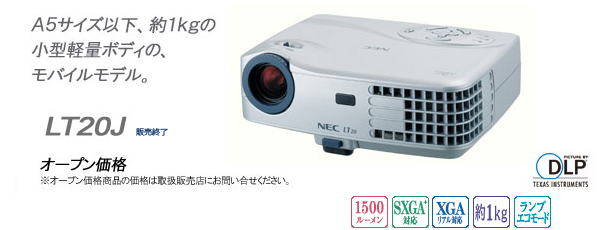

LT20J |
方式 |
単板DMD反射方式 |
主要
部品
仕様 |
パネルサイズ |
0.7型DMD、アスペクト比4:3 |
パネル画素数※1 |
XGA 786,432画素(1,024ドット×768ライン) |
投映レンズ |
マニュアルズーム(1.15倍)(f=28.43mm~32.75mm)(F=2.7~2.28) |
マニュアルフォーカス |
光源 |
156W ACランプ |
ランプ交換時間
(目安) ※2 |
2,000時間
(ランプエコモードのみ使用時 3,000時間) |
光学装置 |
カラーフィルタ回転による色分離 |
明るさ※3 |
1,500lm(ランプエコモード時 1,300lm) |
コントラスト比※3 |
2,100:1(全白/全黒) |
画面サイズ |
40~200型(投写距離 1.6m~9.5m) |
色再現性 |
フルカラー1,677万色 |
最大表示解像度
(横×縦)※4 |
SXGA+ 1,400×1,050(リサイジング機能による表示) |
走査
周波数 |
水平 |
15~80kHz(RGB入力は24kHz以上) |
垂直 |
50~85Hz |
入力端子 |
コンピュータ
1系統 |
ミニDsub
15ピン |
アナログ
RGB信号 |
セパレート信号方式 VGA,SVGA,XGA,SXGA,SXGA+ |
RGB:0.7Vp-p/75Ω |
同期信号 |
セパレートシンク:4.0Vp-p/TTL 正/負極性 |
コンポジットシンク:4.0Vp-p/TTL 正/負極性 |
シンクオンG:0.3Vp-p/75Ω負極性 |
コンポーネント
1系統
(コンピュータと兼用) |
ミニDsub
15ピン |
色差信号 |
DTV:1125i(1080i),750p(720p),620i(576i),
525i(480i),/60Hz |
DVDコンポーネントビデオ信号 |
輝度信号Y:1.0Vp-p/75Ω(With Sync) |
色差信号Cb・Cr(Pb・Pr):0.7Vp-p/75Ω |
ビデオ 1系統 |
RCAピン
リセプタクル |
コンポジット
ビデオ信号 |
NTSC3.58/NTSC4.43/PAL/PAL-N/PAL-M/
SECAM |
1.0Vp-p/75Ω |
S-ビデオ
1系統 |
ミニDIN4
ピンリセプタクル |
Sビデオ信号 |
輝度信号Y:1.0Vp-p/75Ω
色信号C:0.286Vp-p/75Ω |
台形歪み補正機能 |
垂直方向:±8度 |
使用環境 |
動作温度・
動作湿度 |
5~35℃・最大80%(結露なきこと) |
保存温度・
保存湿度 |
-20~60℃・最大80%(結露なきこと) |
電源電圧※5 |
AC100V 50/60Hz |
消費電力※6 |
200W(スタンバイ時 9W) |
定格入力電流 |
2.3A(最大) |
外形寸法 |
200(幅)×56(高さ)×151(奥行)mm(突起部含まず) |
質量 |
約1kg |
主な機能 |
マニュアルズーム、マニュアルフォーカス、入力信号切換(コンピュータ(コンポーネント)/ビデオ/S-ビデオ)、台形歪み補正、画像自動調整、ミュート、オンスクリーン表示/選択など |
添付品 |
取扱説明書、保証書、ビューライトクラブ申込書、リモコン(乾電池2個付)、ソフトケース、レンズキャップ(本体取付用ヒモ付き)RGB信号ケーブル、ビデオケーブル、S-ビデオケーブル、電源コード(AC100V国内仕様アース付き1.8m) |
