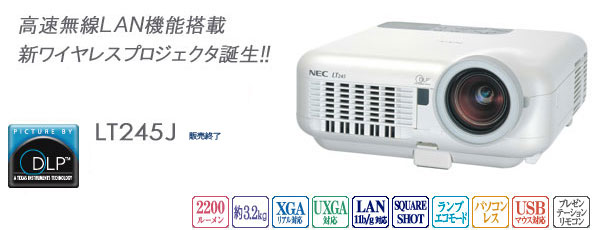

LT245J
オプション
交換用ランプキット(LT60LPK)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
型名 LT245J
方式 単板ＤＭＤ反射方式
主な
部品仕様		 パネルサイズ 0.7型DMD（アスペクト比4：3）
画素数※1 786,432画素 （1024ドット×768ライン）
表示可能解像度
（横×縦）※2		 1024×768
（1,600×1,200アドバンスド・アキュブレンド対応）
レンズ調整機能 ズーム/フォーカス（F 2.2～2.5）
（焦点距離　f=22.1～26.5mm)
ズーム機能 マニュアル(1～1.2倍)
光源 220W DCランプ (ランプエコモード時176W)
ランプ交換時間
（目安）※3		 2,000時間
（ランプエコモードのみ使用時4,000時間）
光学装置 カラーフィルタ回転による色分離
明るさ※4
（）内はランプエコモード時		 2,200ルーメン （1,760ルーメン）
画面サイズ 30～500型（0.9m～19.1m）
コントラスト比※4 2000：1（全白/全黒）
色再現性 フルカラー(1,677万色)
音声出力 2.0Ｗ　モノラルスピーカ内蔵
水平走査周波数 15～100kHz(RGB入力は24KHz以上)
垂直走査周波数 48～120Hz
台形歪み補正機能※5 水平 手動　±最大約35度
垂直 自動/手動　±最大約40度
ＬＡＮ 有線LAN 100BASE-TX/10BASE-T（RJ-45端子）
無線LAN IEEE802.11b/g準拠（無線LANカード標準添付）
入力信号 Ｒ，Ｇ，Ｂ，Ｈ，Ｖ RGB：0.7Vp-p/75Ω　正極性
H/V Sync：4.0Vp-p/TTL　正極性/負極性
Composite Sync：4.0Vp-p/TTL　正極性/負極性
Sync on G：0.3Vp-p/75Ω　負極性
コンポジットビデオ 75Ω　1.0Vp-p
Ｓ－ビデオ Y：75Ω　1.0Vp-p
C：75Ω　0.286Vp-p
コンポーネント Y：1.0Vp-p/75Ω　正極性(With Sync)
Cb,Cr(Pb,Pr)：0.7Vp-p/75Ω
DTV：525i(480i)，1125i(1080i)，525p(480p)，750p(720p)
DVDコンポーネントビデオ信号(15kHz)
音声 22kΩ以上　0.5Vrms
入出力
端子		 コンピュータ/コンポーネント 映像入力 ミニD-Sub　15ピン×2
映像出力 ミニD-Sub　15ピン×1
音声入力 ステレオミニジャック×1
音声出力 ステレオミニジャック×1
（ビデオ、Ｓ-ビデオの音声出力端子と共通）
ビデオ 映像入力 RCA×1
音声入力 RCA(L/R)×1
S-ビデオ 映像入力 ミニDIN　4ピン×1
音声入力 （ビデオの音声入力と共通）
PCコントロール端子 ミニDIN　8ピン×1
USBポート タイプＡ×1
LANポート RJ-45×1
PCカードスロット TYPEⅡ×1、カードバス
水平解像度 NTSC,Y・Cb・Cr：540TV本
主な機能 オンスクリーンメニュー 21ヶ国語
マニュアルズーム ○
マニュアルフォーカス ○
入力信号切替 コンピュータ1/コンピュータ2/ビデオ/S-ビデオ/ビューワ/ＬＡＮ
オートマチック
アジャストメント		 ○
可変式拡大機能 面積比最大16倍
USBマウス対応 ○
チョークボード機能 ○
有線ＬＡＮ対応 ○
無線ＬＡＮ対応 ○
上下自動歪み補正 ○
SQUARE SHOT® ○
画面位置調整 ○
ランプエコモード ○
カラーマネージメント ○
壁色補正 ○
オフタイマー ○
セキュリティ機能 ○
ミュート 映像/音声とも
使用環境 動作温度・動作湿度 5～35度、20～80%（結露なきこと）
保存温度・保存湿度 -10～50度、20～80%（結露なきこと）
電源電圧※6 AC100V　50/60Hz
消費電力※6 ※7 290W（ランプエコモード時240W/スタンバイ時12W）
定格入力電流 3.1Ａ
外形寸法
(幅)×(高)×(奥行) 		260×92×275mm（突起部含まず）
質量 約3.2kg
添付品 取扱説明書(CD-ROM)、スタートアップガイド、クイックガイド、ネットワーク活用ガイド、保証書、ビューライトクラブ申込書、レンズキャップ、リモコン(電池付)、電源コード(3m(AC100V国内仕様アース付))、RGB信号ケーブル(細型1.8m)、マウスレシーバー、無線LANカード、ソフトケース
※1： 有効画素数は99.99％以上です。
※2： パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
※3： 保証時間ではありません。
※4： 出荷時における本製品全体の平均的な値を示しており、JIS X6911：2003データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については、附属書2に基づいています。
※5： 投写角を中心としたデジタル補正の値。XGAよりも上位解像度信号の場合、補正範囲が狭くなる場合があります。
※6： 海外でご使用になる場合は使用する国の規格、電源電圧に適合する電源ケーブルを使用することにより、100-240Vで使用可能です。詳細はNECプロジェクター・カスタマサポートセンターまでお問い合わせください。
※7： 本製品は経済産業省の「家電汎用品高調波抑制対策ガイドライン」に基づいた適合品です。VCCIの基準に基づくクラスB技術装置。高調波電流回路 JIS61000-3-2適合品です。

ページの先頭へ戻る
主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
機器 表示
解像度		 走査周波数 LT245J
水平
(kHz)		 垂直
(Hz)
ビデオ
(NTSC)		 - 15.734 60.0

◎
ビデオ
(PAL/SECAM)		 - 15.625 50.0 ◎
PC-9800
シリーズ		 640×400 24.8 56.4 ◎
640×400 31.5 70.0 ◎
640×480 31.5 60.0 ◎
1024×768 56.5 70.1 ◎
1024×768 60.0 75.0 ◎
PC98-NX
シリーズ

IBM PC/AT
互換機

DOS/V
対応機

640×350 37.9 85.1 ◎
640×400 31.5 70.0 ◎
640×400 37.9 85.1 ◎
640×480 31.5 60.0 ◎
640×480 37.9 72.8 ◎
640×480 37.5 75.0 ◎
640×480 39.4 75.0 ◎
640×480 43.3 85.0 ◎
720×350 31.5 70.1 ◎
720×350 39.4 87.6 ◎
720×400 39.4 87.6 ◎
800×600 35.2 56.3 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
800×600 48.1 72.2 ◎
800×600 53.7 85.1 ◎
1024×768 35.5 43.0 ◎
1024×768 48.4 60.0 ◎
1024×768 56.5 70.1 ◎
1024×768 60.0 75.0 ◎
1024×768 68.7 85.0 ◎
1152×864 54.4 60.1 ○
1152×864 67.5 75.0 ○
1280×960 60.0 60.0 ○
1280×960 85.9 85.0 ○
1280×1024 64.0 60.0 ○
1280×1024 80.0 75.0 ○
1280×1024 91.1 85.0 ○
1400×1050 - - ○
1600×1200※ 75.0 60.0 ○
1600×1200※ 81.3 65.0 ○
1600×1200※ 87.5 70.0 ○
1600×1200※ 93.8 75.0 ○
Apple
Macintosh®		 640×480 35.0 66.7 ◎
832×624 49.7 74.6 ◎
1024×768 60.2 74.9 ◎
1152×870 68.7 75.1 ○
1280×1024 69.9 65.2 ○
SUN 1152×900 61.8 66.0 ○
SGI 1152×900 71.7 76.1 ○
HDTV 750p(720p) 1280×720 45.0 60.0 ○
1125i(1080i) 1920×1080 28.1 50.0 ○
1125i(1080i) 1920×1080 33.75 60.0 ○
SDTV
(480p,525p)
(480i,525i)		 525i(480i) - 15.7 59.9 ◎
525p(480p) 720×480 31.5 59.9 ◎
625i(576i) - 15.6 50.0 ◎
625p(576p) 720×576 31.25 50.0 ◎
記号について
◎：リアル表示
○：アドバンスド・アキュブレンド対応

・ワークステーションとの接続に関しての詳細は、当社にお問い合わせ下さい。
・コンポジット同期信号等の場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合、文字や罫線の太さなどが不均一になる場合があります。
・パネルの有効画素は99.99％以上です。
※：UXGAはセパレート同期信号のみの対応です

ページの先頭へ戻る
スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
スクリーンサイズと投写距離
スクリーンサイズと投写距離
Ｈはスクリーン下端からレンズセンターまでの高さです。
単位　Ｌ：m Ｈ：cm
スクリーン呼名
型
(縦×横m)		 LT245J
投写距離Ｌ（m） 寸法Ｈ（cm）
ワイド テレ
30
(0.5×0.6m)		 1.0 1.1 9.0
40
(0.6×0.8m)		 1.3 1.5 12.0
60
(0.9×1.2m)		 1.9 2.2 18.1
80
(1.2×1.6m)		 2.5 3.0 24.2
100
(1.5×2.0m)		 3.2 3.7 30.3
120
（1.8×2.4m) 		3.8 4.5 36.4
150
(2.3×3.0m)		 4.8 5.6 45.5
180
(2.7×3.6m) 		5.7 6.8 54.7
200
(3.0×4.1m)		 6.4 7.6 60.8
300
(4.6×6.1m)		 9.6 11.4 91.2
400
(6.1×8.1m)		 12.8 15.2 121.6
500
(7.6×10.2m）		 15.9 19.0 152.1
