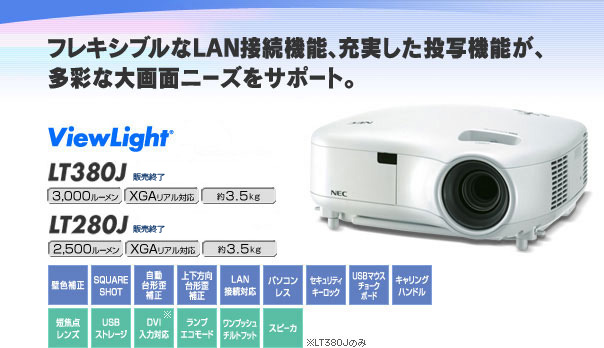

LT380J/LT280J
オプション
交換用ランプ(VT75LPE)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
型名 LT380J LT280J
方式 三原色液晶シャッタ投映方式
主
な
部
品
仕
様		 パネルサイズ
 0.8型ポリシリコンTFT(MLA付) 0.7型ポリシリコンTFT(MLA付)
画素数※1 786,432画素 （1024ドット×768ライン）
表示可能解像度
（横×縦）※2		 1024×768
（1,600×1,200アドバンスド・アキュブレンド対応）
レンズ調整機能 手動ズーム(1～1.2倍)/
手動フォーカス(F 1.7～2.0)
（焦点距離　f=24.2～29.0mm）		 手動ズーム(1～1.2倍)/
手動フォーカス(F 1.7～2.0)
（焦点距離　f=21.6～25.9mm）
光源 200W DCランプ (ランプエコモード時152W)
ランプ交換時間
（目安）※3		 2,000時間
（ランプエコモードのみ使用時3,000時間）
光学装置 ダイクロイックミラーによる光分離・
クロスダイクロプリズムによる合成方式
明るさ※4
（エコモード時）		 3,000ルーメン
（2,200ルーメン）		 2,500ルーメン
（1,900ルーメン）
画面サイズ 21～300型
投写距離 0.71～10.9m 0.72～10.9m
コントラスト比※4 600：1（全白/全黒）
色再現性 フルカラー(1,677万色)
台形歪み
補正機能※5		 水平 手動　最大±約35度※6 ※7
垂直 自動および手動　最大±約40度※6 ※7
走査周波数 水平 15～100kHz(RGB入力は24KHz以上)
垂直 48～120Hz
入
力
信
号		 Ｒ，Ｇ，Ｂ，Ｈ，Ｖ RGB：0.7Vp-p/75Ω　正極性
H/V Sync：4.0Vp-p/TTL　正極性/負極性
Composite Sync：4.0Vp-p/TTL　正極性/負極性
Sync on G：0.3Vp-p/75Ω　負極性
コンポジットビデオ 1.0Vp-p/75Ω
Ｓ－ビデオ Y：1.0Vp-p/75Ω
C：0.286Vp-p/75Ω
コンポーネント Y：1.0Vp-p/75Ω　正極性（With Sync）
Cb,Cr(Pb,Pr)： 0.7Vp-p/75Ω
DTV：525i(480i)，625i(576i)，1125i(1080i)，525p(480p)，
625p(576p)，750p(720p)，1125p(1080p)
DVDコンポーネントビデオ信号(15kHz)
音声 0.5Vrms/22kΩ以上
入
出
力
端
子		 コンピュータ 映像入力 ミニD-Sub　15ピン×2
映像出力 ミニD-Sub　15ピン×1
音声入力 ステレオミニジャック×1
音声出力 ステレオミニジャック×1
（ビデオ、Ｓ－ビデオの音声出力端子と共通）
DVI-D 映像入力 DVI-D　24ピン×1（HDCP対応） －
音声入力 （コンピュータの
音声入力端子と共通）		 －
コンポーネント 映像入力 RCA（Y/Cb/Cr）×1
音声入力 （ビデオの音声入力と共通）
ビデオ 映像入力 RCA（黄、緑）
音声入力 RCA(L/MONO.R)×1
S-ビデオ 映像入力 ミニDIN　4ピン×1
音声入力 （ビデオの音声入力と共通）
PCコントロール端子 D-Sub　9ピン×1
USBポート タイプＡ×1
LANポート RJ-45×1
PCカードスロット TYPEⅡ×1、カードバス
主
な
機
能		 オンスクリーンメニュー 21ヶ国語
マニュアルズーム ○
マニュアルフォーカス ○
入力信号切替 コンピュータ1/コンピュータ2/
コンピュータ3/ビデオ/
S-ビデオ/ビューワ/LAN		 コンピュータ1/コンピュータ2/
ビデオ/S-ビデオ/
ビューワ/LAN
画像自動調整 ○
部分拡大表示機能 ○
自動上下方向
台形歪み補正※5		 自動および手動　最大±約４０度
SQUARE SHOT® ○
AUTO SQUARE SHOT ○
無線ＬＡＮ接続対応 ○（無線ＬＡＮカード添付）
有線ＬＡＮ接続対応 ○
USBマウス対応 ○
USBストレージ ○
チョークボード ○（マウスによる操作）
パソコンレス ○
ランプエコモード ○
壁色補正 ○
キャリングハンドル ○
リモコン プレゼンテーションリモコン
（レーザーポインタ内蔵※8※9）
タイマー ○
セキュリティ機能 ○
ミュート 映像/音声とも
電源 オン/オフ
使
用
環
境		 動作温度 5～40度（無線LANカード使用時は5～35度）
ご利用の温度環境が35～40度の時は、
自動的にエコモードに切り替わります。
動作湿度 20～80％（結露なきこと）
保存温度 -10～50度
保存湿度 20～80%（結露なきこと）
電源電圧※10 AC100V　50/60Hz
消費電力※11 292W（エコモード時230W/スタンバイ時16W）
定格入力電流 3.3Ａ
音声出力 1W　モノラルスピーカ内蔵
外形寸法
(幅)×(高)×(奥行) 		294×120×288mm（突起部含まず）
質量 約3.5kg
添付品 取扱説明書(CD-ROM)、クイックガイド、ネットワーク設定ガイド、ユーティリティソフトウェア(CD-ROM)※12、保証書、ビューライトクラブ申込書、レンズキャップ(取付ヒモ付き)、リモコン(電池付)、マウスレシーバー、無線LANカード、PCカードロック、電源コード(約4.5m)、RGB信号ケーブル、ソフトケース
※ 1： パネルの有効画素は99.99％以上です。
※ 2： パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
※ 3： 保証時間ではありません。
※ 4： 出荷時における本製品全体の平均的な値を示しており、JIS X6911：2003データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については、附属書2に基づいています。
※ 5： 投写角を中心としたデジタル補正の値。XGAよりも上位解像度信号の場合、また、横台形補正範囲（最大投写角度）の数値は、補正後の画面投写角度を記載しております。
※ 6： 4点補正モードで最大画面になるよう補正した場合。台形補正モードでは水平最大±27度、垂直最大±40度。
※ 7： 入力信号がXGAの場合
※ 8： レーザーに関する規格（JIS C 6802:1998年度版）に基づくクラス2機器適合品です。
※ 9： 目を損傷するおそれがありますので、レーザーポインタを人に向けないでください。またレーザービームを覗き込まないでください。お子様には使用させないようご注意ください。
※10： 海外でご使用になる場合は使用する国の規格、電源電圧に適合する電源ケーブルを使用することにより、100-240Vで使用可能です。詳細はNECプロジェクター・カスタマサポートセンターまでお問い合わせください。
※11： 本製品は高調波電流回路JIS61000-3-2適合品です。
※12： 収録ソフト
for Windows® XP / 2000
　・Ulead Photo Explorer 8.0 SE Basic（画像ファイル管理ソフト）
　・Desktop Control Utility 1.0（LANによるPC制御ソフト）
　・Image Express Utility 2.0(無線LANによる画像送信ソフト)
　・Viewer PPT Converter 3.0（ビューワ用画像変換ソフト）
　・PC Control Utility 3.0（PCからのプロジェクタ操作ソフト）
for Mac OS® X
　・Image Express Utility 2.0(無線LANによる画像送信ソフト)
■ 本製品は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラスB情報技術装置です。

ページの先頭へ戻る
主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
機種 解像度 走査周波数 LT380J LT280J
水平
(kHz)		 垂直
(Hz)
ビデオ NTSC/PAL60 - 15.73 60.0

◎
PAL/SECAM - 15.63 50.0 ◎
IBM PC/AT
互換機		 640×350 37.9 85.1 ◎
640×400 31.5 70.1 ◎
640×400 37.9 85.1 ◎
640×480 31.5 60.0 ◎
640×480 37.9 72.8 ◎
640×480 37.5 75.0 ◎
640×480 39.4 75.0 ◎
640×480 43.3 85.0 ◎
720×350 31.5 70.1 ◎
720×350 39.4 87.9 ◎
720×400 39.4 87.9 ◎
800×600 35.2 56.3 ◎
800×600 37.9 60.3 ◎
800×600 48.1 72.2 ◎
800×600 46.9 75.0 ◎
800×600 53.7 85.1 ◎
1024×768 35.5 43.5 ◎
1024×768 48.4 60.0 ◎
1024×768 56.5 70.1 ◎
1024×768 60.0 75.0 ◎
1024×768 68.7 85.0 ◎
1152×864 54.4 60.1 ○
1152×864 64.0 70.0 ○
1152×864 67.5 75.0 ○
1152×864 77.5 85.0 ○
1280×960 60.0 60.0 ○
1280×960 75.0 75.0 ○
1280×960 85.9 85.0 ○
1280×1024 46.4 43.4 ○
1280×1024 64.0 60.0 ○
1280×1024 80.0 75.0 ○
1280×1024 91.2 85.0 ○
1400×1050 － 60.0 ○
1600×1200※ 75.0 60.0 ○
1600×1200※ 81.3 65.0 ○
1600×1200※ 87.5 70.0 ○
1600×1200※ 93.8 75.0 ○
Apple
Macintosh®		 640×480 35.0 66.7 ◎
832×624 49.7 74.6 ◎
1024×768 60.2 74.9 ◎
1152×870 68.7 75.1 ○
1280×1024 69.9 65.2 ○
SUN 1152×900 61.8 66.0 ○
SGI 1152×900 71.7 76.1 ○
HDTV 1080i 1920×1080 67.5 60.0 ○
1080i 1920×1080 28.13 50.0 ○
1920×1080 33.75 60.0 ○
720p 1280×720 45.0 60.0 ○
SDTV 480i 720×480 31.47 59.94 ◎
DVD YCbCr 720×480 15.37 59.94 ◎
720×576 15.63 50.00 ◎
progressive 720×480 31.47 59.94 ◎
720×576 31.25 50.00 ◎
記号について
◎：リアル表示
○：アドバンスド・アキュブレンド対応

・出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、パソコンの種類によっては調整が必要な場合があります。
・ワークステーションとの接続に関しての詳細は、当社にお問い合わせください。
・コンポジット同期信号などの場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合、文字や罫線の太さなどが不均一になる場合があります。
・液晶パネルの有効画素は99.99％以上です。
　
※：UXGAはセパレート信号のみの対応です。

ページの先頭へ戻る
スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離

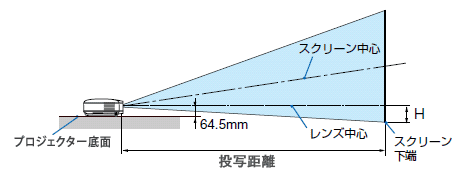

スクリーンサイズと投写距離
スクリーンサイズ
型
(横×縦m)		 LT380J LT280J
投写距離(m) 寸法H(cm) 投写距離(m) 寸法
H(cm)
ワイド
（最短）		 テレ
（最長）		 ワイド
（最短）		 テレ
（最長）
21
(0.4×0.3m)		 － 0.71 4.5 － 0.72 3.3
25
(0.5×0.4m)		 0.69 0.85 5.4 0.71 0.86 3.9
30
(0.6×0.5m)		 0.84 1.04 6.4 0.86 1.05 4.7
40
(0.8×0.6m)		 1.15 1.40 8.6 1.16 1.41 6.2
60
(1.2×0.9m)		 1.75 2.14 12.9 1.76 2.14 9.3
80
(1.6×1.2m)		 2.36 2.87 17.1 2.36 2.87 12.5
100
(2.0×1.5m)		 2.97 3.60 21.4 2.96 3.59 15.6
120
(2.4×1.8m)		 3.57 4.34 25.7 3.57 4.32 18.7
150
(3.0×2.3m)		 4.48 5.44 32.2 4.47 5.41 23.4
180
(3.7×2.7m)		 5.39 6.54 38.6 5.37 6.51 28.0
200
(4.1×3.0m)		 6.00 7.27 42.9 5.97 7.23 31.1
240
(4.9×3.7m)		 7.21 8.74 51.4 7.18 8.69 37.4
300
(6.1×4.6m)		 9.03 10.94 64.3 8.98 10.87 46.7
※表の数値は設計値のため誤差が生じることがあります。
