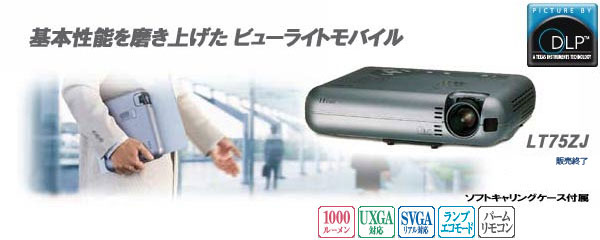

LT75ZJ
オプション
交換用ランプキット(LT51LP)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
型名 LT75ZJ
方式 単板DMDTM反射方式
主要
部品仕様		 駆動方式 0.7型DMDTM
画素数※1 480,000 画素(800 ドット×600 ライン)
投映レンズ マニュアルズーム、マニュアルフォーカス
光源 135W NSHランプ（ランプエコモード時114W）
光学装置 カラーフィルタ回転による色分解
ランプ交換時間
（目安）※2		 1,000時間（ランプエコモード時1,500時間）
スクリーンサイズ 30～200型
色再現性 フルカラー(1677万色)
明るさ 1000ルーメン
（ランプエコモード時840ルーメン）
コントラスト比※3 700：1(ANSI フルON/OFF 測定法)
音声出力 1.0W モノラルスピーカ内蔵
水平走査周波数 15～100KHz※4
垂直走査周波数 50～120Hz
最大表示解像度 1,600×1,200ドット
(アドバンスド・アキュブレンド対応)
調整機能 台形歪み補正※5 ○(投写角を中心に、デジタル補正±15度)
プルダウンメニュー ○（アドバンストメニュー／ベーシックメニュー）
アキュブレンド機能 ○
画面位置調整 ○
可変式拡大表示機能 ○(最大4倍)
画面自動調整 ○
ミュート(映像/音声) ○
ランプエコモード ○
アナログ
RGB
入力		 信号方式 セパレート信号方式
映像信号 アナログ：0.7Vp-p/75Ω
同期信号 セパレート：TTLレベル(正/負)
シンクオングリーン：0.3Vp-p 負(映像：0.7Vp-p 正)
映像入力端子 RGBミニD-Sub 15ピン×1(コンポーネント入力と共用)
ビデオ
入力		 信号方式 NTSC3.58/NTSC4.43/PAL-N/PAL-M/PAL60/SECAM
映像信号 コンポジット：1.0Vp-p/75Ω
S映像端子：Y信号(1.0Vp-p/75Ω)、C信号(0.28Vp-p/75Ω)
映像入力端子 RCA×1、S映像端子×1
音声入力 音声信号 0.5Vrms/22KΩ以上
音声入力端子 ステレオミニジャック×1
（コンポーネント音声入力、RGB音声入力、ビデオ音声入力と共用
定格入力電流 2.1A
使用環境 動作温度・動作湿度 5～35℃、20～80%(但し結露しないこと)
保存温度・保存湿度 -10～50℃、20～80%(但し結露しないこと)
電源電圧 AC100V　 50/60Hz
消費電力※6 最大200W（ランプエコモード時180W）
外形寸法 243(W)×196(D)×53(H)mm(突起部含まず)
質量 約1.5kg
添付品 パームリモコン(ボタン電池含む)、電源コード(細型・３ｍ)、レンズキャップ、レンズキャップ用ヒモ（プッシュリベット付き）、RGB信号ケーブル(細型・１．８ｍ)、ソフトキャリングケース、クイックガイド、 取扱説明書、保証書、ViewLightCLUB登録申込書、ＮＥＣサービス・お客様相談窓口一覧
※1： パネルの有効画素は99.99％以上です。
※2： 保証時間ではありません。
※3： 出荷時における本製品全体の平均的な値を示しており、JIS X6911：2003データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については、附属書2に基づいています。
※4： RGB入力は24kHz以上。
※5： XGAよりも上位解像度信号の場合、補正範囲が狭くなる場合があります。
※6： 本製品は経済産業省の「家電汎用品高調波抑制対策ガイドライン」に基づいた適合品です。

ページの先頭へ戻る
主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
機器 表示
解像度		 走査周波数 LT75ZJ
水平
(kHz)		 垂直
(Hz)
ビデオ
(NTSC)		 - 15.734 60.0 ◎
ビデオ
(PAL/SECAM)		 - 15.625 50.0 ◎
PC-9800
シリーズ		 640×400 24.8 56.4 ◎
640×400 31.5 70.1 ◎
640×480 31.5 60.0 ◎
640×480 37.5 75.0 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
1120×750 50.0 60.0 ○
1024×768 56.5 70.1 ○
1024×768 60.0 75.0 ○
1280×1024 64.6 59.9 ○
PC98-NX
シリーズ

IBM PC/AT
互換機

DOS/V
対応機		 640×350 31.5 70.1 ◎
640×350 37.9 85.1 ◎
640×400 31.5 70.1 ◎
640×400 37.9 85.1 ◎
720×350 31.5 70.0 ◎
720×400 37.9 85.0 ◎
720×400 31.5 70.0 ◎
640×480 31.5 60.0 ◎
640×480 37.9 72.8 ◎
640×480 37.5 75.0 ◎
640×480 43.3 85.0 ◎
800×600 35.2 56.3 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
800×600 48.1 72.2 ◎
800×600 53.7 85.1 ◎
1024×768 48.4 60.0 ○
1024×768 56.5 70.1 ○
1024×768 60.0 75.0 ○
1024×768 68.7 85.0 ○
1152×864 67.5 75.0 ○
1280×1024 80.0 75.0 ○
1280×1024 91.0 85.0 ○
1600×1200※ 75.0 60.0 ○
1600×1200※ 81.3 65.0 ○
1600×1200※ 87.5 70.0 ○
1600×1200※ 93.8 75.0 ○
Apple
Macintosh®		 640×480 35.0 66.7

◎
832×624 49.7 74.6 ○
1024×768 60.2 74.9 ○
1152×870 68.7 75.1 ○
1280×1024 69.9 65.2 ○
Apple
iMac™		 640×480 - 117.0 ◎
800×600 - 95.0 ◎
1024×768 - 75.0 ○
EWS
シリーズ		 1280×1024 75.1 71.2 ○
HP 1280×1024 78.1 72.0 ○
SUN 1152×900 61.8 66.0 ○
1280×1024 81.1 76.1 ○
SGI 1024×768 49.7 60.4 ○
1152×900 71.7 76.1 ○
HDTV
(720p,750p)
(1080i,1125i)		 1280×720 45.0 60.0 ○
1920×1080 33.75 60.0 ○
SDTV
(480p,525p)
(480i,525i)		 720×483 31.5 59.9 ○
720×480 15.7 59.9 ○
記号について
◎：リアル表示
○：アドバンスド・アキュブレンド対応

・ワークステーションとの接続に関しての詳細は、当社にお問い合わせ下さい。
・コンポジット同期信号等の場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合、文字や罫線の太さなどが不均一になる場合があります。
・液晶パネルの有効画素は99.99％以上です。
※：UXGAはセパレート同期信号のみの対応です

ページの先頭へ戻る
スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
スクリーンサイズと投写距離
Ｈはスクリーン下端からレンズセンターまでの高さです。
Ｈの値がプラスの場合は、スクリーン下端がレンズ中心より上にあり、
Ｈの値がマイナスの場合は、スクリーン下端がレンズ中心より下にあります。
スクリーン呼名
型
(縦×横m)		 LT75ZJ
投写距離Ｌ（m） 寸法Ｈ（cm）
ワイド テレ
30
(0.5×0.6m)		 1.2 1.5 9
40
(0.6×0.8m)		 1.6 2.0 12
60
(0.9×1.2m)		 2.5 3.0 18
80
(1.2×1.6m)		 3.3 4.0 24
100
(1.5×2.0m)		 4.1 5.0 30
150
(2.3×3.1m)		 6.2 7.5 45
200
(3.0×4.0m)		 8.3 10.1 59
※表の数値は設計値のため誤差が生じることがあります。
※スクリーン下端はレンズセンターより上になりますので、Hがプラス表記になっています。
