MT1075J
オプション
交換用ランプキット(MT70LP)
交換用ランプキット(MT60LPS・長寿命ランプ)
仕様表 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
型名 MT1075J
方式 三原色液晶シャッタ投映方式
主
な
部
品
仕
様		 パネルサイズ
 1.0型ポリシリコンTFT(MLA付)
画素数※1 786,432画素 （1024ドット×768ライン）
投映レンズ 電動ズーム、オートフォーカス
倍率 1.35倍
光源 300W DCランプ
(ランプエコモード時240W/長寿命ランプ時160W)
ランプ交換時間
（目安）※2		 2000時間
（ランプエコモードのみ使用時3000時間 /
長寿命ランプのみ使用時4000時間）
光学装置 ダイクロイックミラーによる光分離
クロスダイクロプリズムによる合成方式
スクリーンサイズ 25～500型
色再現性 フルカラー(1677万色)
明るさ※3 4200ルーメン
（ランプエコモード時3400/長寿命ランプ時2000）
コントラスト比※3 800：1
音声出力 5.0W＋5.0W　ステレオスピーカ内蔵
水平走査周波数 15～100kHz(RGB入力は24KHz以上)
垂直走査周波数 48～120Hz
最大表示解像度※4
（横/縦）		 1,600×1,200
(アドバンスド・アキュブレンド対応)
カラーイメージセンサー 23,040ピクセル（160ドット×144ライン）
台形歪
補正		 水平 手動　最大±35度
垂直 手動　最大±約40度
入
力
信
号		 Ｒ，Ｇ，Ｂ，Ｈ，Ｖ RGB：0.7Vp-p/75Ω　正極性
Y：1.0Vp-p/75Ω　正極性(With Sync)
Cb,Cr(Pb,Pr)：0.7Vp-p/75Ω
H/V Sync：4.0Vp-p/TTL　正極性/負極性
Composite Sync：4.0Vp-p/TTL　正極性/負極性
Sync on G：0.3Vp-p/75Ω　負極性
コンポジットビデオ 75Ω　1.0Vp-p
Ｓ－ビデオ Y：75Ω　1.0Vp-p
C：75Ω　0.286Vp-p
コンポーネント Y：1.0Vp-p/75Ω（With Sync）
Cb,Cr(Pb,Pr)： 0.7Vp-p/75Ω
DTV：1080i,720p,480p,480i,1080p,576p,576i
DVDコンポーネントビデオ信号(15kHz)
音声 22kΩ以上　0.5Vms
入
出
力
端
子		 アナログRGB 映像入力 ミニD-Sub15ピン×1、BNC×5（コンポーネント入力端子と共用）
映像出力 ミニD-Sub15ピン×1
音声入力 ステレオミニジャック×2
音声出力 ステレオミニジャック×1
デジタル
RGB		 映像入力 DVI（デジタル専用）×1
音声入力 ステレオミニジャック×1
ビデオ 映像入力 RCA×1
音声入力 RCA(L/MONO.R)×1
S-ビデオ 映像入力 ミニDIN4ピン×1
音声入力 RCA(L/MONO.R)×1
音声出力 RCA(L/MONO.R)×1
リモコン端子 ステレオミニジャック×1
PCコントロール端子 D-Sub9ピン×1
USBポート タイプＡ×1、タイプＢ×1
内蔵ビューワ 　PCMCIA TYPE IIカード対応※5※6
ＬＡＮカード対応（２スロット装備）
リモコン プレゼンテーションリモコン
（ワイヤレス／ワイヤード、レーザーポインタ内蔵※7）
オートフォーカス ○
壁色補正 ○（自動）
色補正 ○
SQUARE SHOT® ○
AUTO SQUARE SHOT ○
無線ＬＡＮ接続対応 ○
（無線ＬＡＮカードが必要）
有線ＬＡＮ接続対応 ○
（有線ＬＡＮカードが必要）
パソコンレス ○
短焦点レンズ ○
セキュリティ ○
キーロック ○
USBマウス対応 ○（チョークボード機能対応）
USBストレージ ○
前面排気 ○
DVI-D入力対応 ○
使用環境 動作温度・動作湿度 0～35度、20～80%（結露なきこと）
保存温度・保存湿度 -10～50度、20～80%（結露なきこと）
電源電圧 AC100V　50/60Hz※8
消費電力※9 最大415W
（ランプエコモード時345W/長寿命ランプ時250W）
定格入力電流 4.3A
外形寸法 334(W)×115(H)×323(D)mm(突起部含まず)
質量 約5.9kg
添付品

レンズキャップ、取扱説明書、クイックガイド、ビューライトクラブ申込書、ユーティリティソフトウェア（CD-ROM）、アプリケーションガイド、リモコン※7、リモコンケーブル、レンズキャップ用ヒモ（プッシュリペッド付）、単三乾電池×２、電源コード(3m)、RGB信号ケーブル、USBケーブル、保証書
※ 1： 液晶パネルの有効画素は99.99%以上です。
※ 2： 保証時間ではありません。
※ 3： 出荷時における本製品全体の平均的な値を示しており、JIS X6911：2003データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については、附属書2に基づいています。
※ 4： パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
※5： 市販のフラッシュメモリまたはコンパクトフラッシュとPCカードアダプタをお使いください。
※ 6： PCカードスロットには、メモリカード以外のコンパクトフラッシュタイプのカードはセットしないでください。PCカードアダプタを用いて本機にセットした場合、カードが破損するおそれがあります。
※ 7： JISクラス2レーザーポインタ内蔵。
※ 8： 本製品は経済産業省の「家電汎用品高調波抑制対策ガイドライン」に基づいた適合品です。
※ 9： 海外でご使用になる場合は使用する国の規格、電源電圧に適合する電源ケーブルを使用することにより、100-240Vで使用可能です。詳細はNECプロジェクター・カスタマサポートセンターまでお問い合わせください。

ページの先頭へ戻る
主な対応解像度および周波数 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
機器 表示
解像度		 走査周波数 MT1075J
水平
(kHz)		 垂直
(Hz)
ビデオ
(NTSC)		 - 15.734 60.0 ◎
ビデオ
(PAL/SECAM)		 - 15.625 50.0 ◎
PC-9800
シリーズ		 640×400 24.8 56.4 ◎
640×400 31.5 70.0 ◎
640×480 31.5 60.0 ◎
640×480 37.5 75.0 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
1024×768 56.5 70.1 ◎
1024×768 60.0 75.0 ◎
PC98-NX
シリーズ

IBM PC/AT
互換機

DOS/V
対応機

640×350 37.9 85.1 ◎
640×400 31.5 70.1 ◎
640×400 37.9 85.1 ◎
640×480 31.5 60.0 ◎
640×480 37.9 72.8 ◎
640×480 37.5 75.0 ◎
640×480 43.3 85.0 ◎
720×350 31.5 70.1 ◎
720×400 37.9 85.0 ◎
800×600 35.2 56.3 ◎
800×600 37.9 60.3 ◎
800×600 46.9 75.0 ◎
800×600 48.1 72.2 ◎
800×600 53.7 85.1 ◎
1024×768 48.4 60.0 ◎
1024×768 56.5 70.1 ◎
1024×768 60.0 75.0 ◎
1024×768 68.7 85.0 ◎
1152×864 67.5 75.0 ○
1280×960 60.0 60.0 ○
1280×960 85.9 85.0 ○
1280×960 64.0 60.0 ○
1280×1024 80.0 75.0 ○
1280×1024 91.1 85.0 ○
1600×1200※ 75.0 60.0 ○
1600×1200※ 81.3 65.0 ○
1600×1200※ 87.5 70.0 ○
1600×1200※ 93.8 75.0 ○
Apple
Macintosh®		 640×480 35.0 66.7 ◎
832×624 49.7 74.6 ◎
1024×768 60.2 74.9 ◎
1152×870 68.7 75.1 ○
1280×1024 69.9 65.2 ○
Apple iMac™ 640×480 - 117.0 ◎
800×600 - 95.0 ◎
1024×768 - 75.0 ◎
EWSシリーズ 1280×1024 75.1 71.2 ○
HP 1280×1024 78.1 72.0 ○
SUN 1152×900 61.8 66.0 ○
1280×1024 81.1 76.1 ○
SGI 1024×768 49.7 60.4 ◎
1152×900 71.7 76.1 ○
HDTV 720p,750p 1280×720 45.0 60.0 ○
1080i,1125i 1920×1080 33.75 60.0 ○
1080p 1920×1080 67.5 60.0 ○
SDTV 480i,525i － 15.7 59.9 ◎
480p,525p － 31.5 59.9 ◎
576i,625i － 15.6 50.0 ◎
576p,625p － 31.25 50.0 ◎
DVD － 15.7 59.9 ◎
記号について
◎：リアル対応
○：アドバンスド・アキュブレンド対応
・出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、パソコンの種類によっては調整が必要な場合があります。
・ワークステーションとの接続に関しての詳細は、当社にお問い合わせ下さい。
・コンポジット同期信号等の場合は、正常に表示できない場合があります。
・アドバンスド・アキュブレンド表示の場合、文字や罫線の太さなどが不均一になる場合があります。
・液晶パネルの有効画素は99.99％以上です。
※：UXGAはセパレート同期信号のみの対応です。

ページの先頭へ戻る
スクリーンサイズと投写距離 仕様表 / 主な対応解像度および周波数 / スクリーンサイズと投写距離
スクリーンサイズと投写距離
スクリーンサイズと投写距離

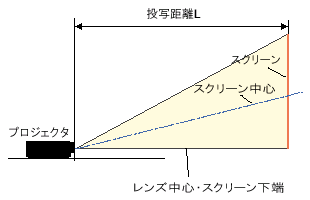

MT1075Jのレンズセンターの位置は、スクリーン下端になります。
単位 L：ｍ
スクリーン呼名
型
(縦×横m)		 MT1075J
投写距離Ｌ：
ワイド テレ
25
(0.4×0.5)		 － 1.0
30
(0.5×0.6)		 0.9 1.2
40
(0.6×0.8)		 1.2 1.6
60
(0.9×1.2)		 1.8 2.5
80
(1.2×1.6)		 2.5 3.3
100
(1.5×2.0)		 3.1 4.2
150
(2.3×3.0)		 4.7 6.3
200
(3.0×4.1)		 6.2 8.4
300
(4.6×6.1)		 9.4 12.6
400
(6.1×8.1)		 12.5 －
500
(7.6～10.2)		 15.6 －
※表の数値は設計値のため誤差が生じることがあります。
