| ※2 制御範囲には制限があります。 ※3 使用条件や設置環境によってはメンテナンスが必要な場合があります。 ※4 制約条件があります。 |
|
|
 |
主な仕様 ／ 外観図
／ オプション ／ システム構成例 |
 |
|
 |
|
| 投写方式 |
3チップDLP®方式 |
DLP®チップ仕様
（サイズ、型式、解像度） |
1.2インチ、反射角12°、2048×1080ピクセル |
| 明るさ |
6,400lm※1 |
| 対応スクリーンサイズ |
最小（スクリーンゲイン1.3/14ｆｔ-I） |
横幅4m（13フィート）※1 |
| 最大（スクリーンゲイン1.8/14ｆｔ-I） |
横幅10m（32フィート）※1 |
| （スクリーンゲイン1.3/14ｆｔ-I） |
横幅8m（26フィート）※1 |
| コントラスト比 |
2000:1以上 （full ON/OFF） |
| レンズオプション |
プライマリレンズ
（オプション）
|
1.25 - 1.45:1 ズーム |
L2K-12ZM
|
（注：設置環境の
倍率により選択） |
| 1.45 - 1.8:1 ズーム |
L2K-14ZM |
1.8 - 2.4:1 ズーム
|
L2K-18ZM |
2.2 - 3.0:1 ズーム
|
L2K-22ZM |
3.0 - 4.3:1 ズーム
|
L2K-30ZM |
アナモフィックレンズ
（シネマスコープ投写時に、使用）※1 |
アナモフィックレンズ 1.25 |
AL 1.25-E |
（注：プライマリレンズとの組み合わせはこちらをご覧ください） |
アナモフィックレンズ
装着用スタンド（電動） |
AS 1.25-E |
（注：AL1.25-Eの装着には本スタンドの装着が必要です） |
| レンズ調整機能 |
電動フォーカス、ズーム、縦/横シフト*、ダウザー
*レンズシフトの範囲はレンズにより異なります |
| ランプタイプ |
1.25kW キセノンランプ |
| 電源電圧 |
AC100 - 120※2 /200 - 240V 50/60Hz、単相 |
| 定格入力電流 |
AC100 - 120V時：12A AC200 - 240V時：8.5A |
| 消費電力 |
AC100 - 120V時：1200～1440W AC200 - 240V時：1700W |
| 冷却方式 |
静電ダストフィルター付き空冷システム、温度放出：7766BTU |
| ファンノイズ |
45dB以下 |
| 安全規格 |
J60950 VCCI Class A 準拠 |
| 外形寸法 |
670 mm（幅）×752 mm（奥行）×423 mm（高）
（ハンドル、レンズ、レンズフード含まず。脚部含む。） |
| 質量 |
約68kg *レンズ含まず |
| 使用環境 |
動作温度 |
10℃～35℃、 湿度 : 10～80% （ただし結露しないこと） |
| 保存温度 |
-10℃～50℃、 湿度 : 10～80% （ただし結露しないこと） |
|
|
| ※1 設置条件によります。 ※2 AC100 - 120V時は、明るさがAC200
- 240V時より下がります。 |
|
|
 |
|
| 項目 |
機能 |
コネクター
|
数量 |
| 入力 |
HDSDIポート |
BNC |
2 |
| DVI ポート |
DVI-D |
2 |
| 外部コントロール |
PCカードスロット |
コンパクトフラッシュメモリカード
および無線LANカード用 |
1 |
| LANポート |
RJ-45 |
2 |
| USBポート |
タイプA |
1 |
| シリアルポート(RS-232C) |
D-sub （9ピン）
|
1 |
| GP I/O |
D-sub （37ピン） |
1 |
| リモコン端子 |
ステレオ・ミニ |
1 |
|
|
|
|
 |
 |
|
■リモートコントロールユニット
■リモートコントロールユニット用ケーブル（16m）
■リモートコントロールユニット用ケーブル（4m）
■取扱説明書
■電源ケーブル |
|
|
|
|
|
 |
主な仕様 ／ 外観図
／ オプション ／ システム構成例 |
|
|

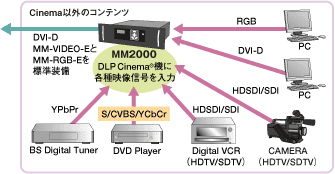

| ■マルチメディア・スイッチャー
MM2000（MM-RGB-Eと、MM-VIDEO-Eが標準装備） |
|
| MM2000用オプションボード |
|
| MM-VIDEO-E |
|
MM-RGB-E |
| 希望小売価格 36,750円 (税抜 35,000円) |
希望小売価格 52,500円 (税抜 50,000円) |
|
|
 |
 |
|
|
VIDEO信号入力ボード
本体に標準装備されており、オプションとして追加も可能。 |
RGB信号入力ボード
本体に標準装備されており、オプションとして追加も可能。 |
|
|
| MM-DVI-E |
MM-SDI-E |
| 希望小売価格 52,500円 (税抜 50,000円) |
希望小売価格 525,000円 (税抜 500,000円) |
|
|
 |
 |
|
|
| DVI（デジタル）信号入力ボード |
SDI信号入力ボード |
|
|
|
■プライマリレンズ［1.25-1.45］（L2K-12ZM）
■プライマリレンズ［1.45-1.8］（L2K-14ZM）
■プライマリレンズ［1.8-2.4］（L2K-18ZM）
■プライマリレンズ［2.2-3.0］（L2K-22ZM）
■プライマリレンズ［3.0-4.3］（L2K-30ZM）
■アナモフィックレンズ 1.25（AL 1.25-E）※1
■アナモフィックレンズ装着スタンド（AS 1.25-E）
■ランプハウス（IS8LH-E）※2
■1.25kW 交換用ランプ（IS8LP4-E）
■タッチパネル（NC-TP6402）
■タッチパネル取り付け金具（ACアダプタ付） （NC-TH6403）
■無線LANカード（NWL-100E）
※1 プライマリレンズとの組み合わせは、L2K-18ZM、L2K-22ZM、L2K-30ZMを推奨します。
※2 ランプ交換時にエアフィルタの交換が必要です。
●対応するオプション商品は予告なく変更することがあります。取扱販売店にお問い合わせください。 |
|
|
|
|
|
|
|
|
 |
