■MultiReader600U2,MultiReader600S2接続例一覧

[接続例] MultiReader600U2
[接続例] MultiReader600S2/デスクトップパソコン
[接続例] MultiReader600S2/ノートパソコン(PCMCIAスロット搭載ノートパソコンに接続可能)
[接続例] MultiReader600S2/Macintosh
[SCSIケーブル]
[変換アダプタ]

　MultiReader600U2の接続例


　MultiReader600S2の接続例/デスクトップパソコン

●PC98-NXシリーズ
対応バス SCSIボード 標準価格(税別) 対応OS

対応SCSIケーブル＊1
PCIスロット用 PK-UG-X007＊2
 		45,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIスロット用 PK-UG-X014 35,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付

●PC-9800シリーズ
対応バス SCSIボード 標準価格(税別) 対応OS 対応SCSIケーブル＊1
PCIスロット用 PC-9821X-B02
 		12,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIスロット用 PC-9821X-B02L 35,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIスロット用 PC-9821X-B09 35,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIスロット用 PC-9821X-B10 45,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2 添付ケーブル
+
変換アダプタPC-9821-K14を使用
汎用拡張
スロット用		 PC-9801-100 20,000円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
汎用拡張
スロット用		 PC-9801-92 30,000円 Windows(R)98/95 PC-CA508
+
変換アダプタ IN600-03を使用
PC本体標準内蔵 本体内蔵ハーフピッチピンタイプ50pin SCSI PC本体に準拠 MultiReader600S2に添付
PC本体標準内蔵 本体内蔵ハーフピッチピンタイプ50pin SCSI PC本体に準拠 PC-CA5008
+
変換アダプタ IN600-03を使用

●DOS/V対応機
対応バス Adaptec社製SCSIホスト
アダプタキット名(別売推奨品) 		標準価格(税別) 対応OS 対応SCSIケーブル＊1
ISAバス用 AHA-1510B/J97 EZ kit
 		19,700円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
ISAバス用 AHA-1520B/J97 EZ kit
 		25,900円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
ISAバス用 AHA-1540CP/J97 EZ kit
 		42,900円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIバス用 AHA-2910B/J97 EZ kit
 		18,500円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIバス用 AHA-2940AU/J97 EZ kit
 		47,800円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIバス用 AHA-2910C/JA
 		18,500円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIバス用 AHA-2920C/JA
 		24,800円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIバス用 AHA-2940AU/JA
 		47,800円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2に添付
PCIバス用 AHA-2940UW/JA
 		53,000円 Windows(R)98/95
WindowsNT(R)4.0		 変換アダプタPC-9821-K14を使用
PCIバス用 AHA-2940U2W/JA
 		67,800円 Windows(R)98/95
WindowsNT(R)4.0		 MultiReader600S2 添付ケーブル
+
変換アダプタPC-9821-K14を使用
＊1： MultiReader600S2を１台目のSCSI機器として接続する場合のケーブル。
＊2： PK-UG-X007添付のSCSIインターフェイス変換アダプタを使用。

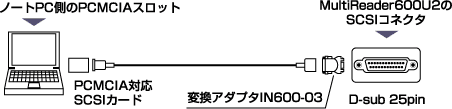

　MultiReader600S2の接続例/ノートパソコン(PCMCIAスロット搭載ノートパソコンに接続可能)

●PC98-NXシリーズ
PCカード SCSIカード 標準価格(税別) 対応OS 対応SCSIケーブル＊1
PCMCIAカード(TYPE II) PK-UG-J003
 		18,800円 Windows(R)98/95
WindowsNT(R)4.0		 PK-UG-J003-01＊2
PCMCIAカード(CardBus) PK-UG-J007
 		35,800円 Windows(R)98/95 カードに添付＊2

●PC-9800シリーズ
PCカード SCSIカード 標準価格(税別) 対応OS 対応SCSIケーブル＊1
PCMCIAカード(TYPE II) PC-9801N-J03R
 		25,800円 Windows(R)98/95 PC-9801N-J03-01＊2
PCMCIAカード(TYPE II) PK-UG-J003
 		18,800円 Windows(R)98/95
WindowsNT(R)4.0		 PK-UG-J003-01＊2
PCMCIAカード(CardBus) PK-UG-J007
 		35,800円 Windows(R)98/95 カードに添付＊2

●DOS/V対応機
PCカード SCSIカード 標準価格(税別) 対応OS 対応SCSIケーブル＊1
PCMCIAカード(TYPE II) APA-1460A-H/
J97 EZ kit
 		20,500円 Windows(R)98/95
WindowsNT(R)4.0		 カードに添付＊2
PCMCIAカード(CardBus) APA-1480-H/
J97 EZ kit
29,800円 Windows(R)98/95 カードに添付＊2
＊1： MultiReader600S2を１台目のSCSI機器として接続する場合のケーブル。
＊2： 対応SCSIケーブルのほか、別途変換アダプタIN600-03が必要です。

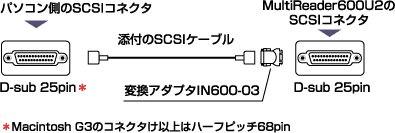

　MultiReader600S2の接続例/Macintosh

SCSIボード(コネクタ形状) SCSIケーブル＊
Macintosh内蔵SCSI(コネクタ形状がD-sub25pin） MultiReader600S2添付ケーブル+変換アダプタIN600-03を使用
Macintosh G3内蔵SCSI(コネクタ形状がハーフピッチ68pin） MultiReader600S2添付ケーブル+変換アダプタIPC-9821-K14を使用
＊： MultiReader600S2を１台目のSCSI機器として接続する場合のケーブル。

　SCSIケーブル

型名 コネクタ形状 ケーブル長 対応インターフェイス 添付ターミネータ 標準価格(税別)
PC-CA508 ハーフピッチピンタイプ50pin ←→
ハーフピッチベローズ50pin
 		90cm SCSI/SCSI-2用 ハーフピッチピンタイプ50pin 7,000円
PC-CA510 ハーフピッチピンタイプ50pin ←→
ハーフピッチベローズ50pin
 		50cm SCSI/SCSI-2用 　 6,500円

　変換アダプタ

　 型名 コネクタ形状 標準価格(税別)
(1) IN600-03
 		ハーフピッチピンタイプ50pin ←→
D-sub25pin		 4,000円
(2) IN600-04
 		ハーフピッチベローズタイプ50pin ←→
D-sub25pin		 4,000円
(3) PC-9821-K14 50ピンハーフピッチピンタイプ50pin ←→
68ピンピッチピンタイプ(wide) 		4,000円
